Hệ Thống Tuần Hoàn Nước Bể Bơi Hoạt Động Như Thế Nào?

Một bể bơi có nước trong không chỉ nhờ hóa chất. Phía sau bề mặt nước là một hệ thống liên tục thu nước, giữ rác, lọc cặn, hỗ trợ khử khuẩn rồi đưa nước sạch trở lại bể. Nếu máy bơm, bình lọc, đường ống hoặc các đầu thu - trả nước không đồng bộ, nước có thể vẫn đục, xuất hiện vùng chết hoặc tiêu tốn nhiều điện dù thiết bị hoạt động hằng ngày.

Bài viết giúp bạn hiểu đường đi của nước, phân biệt hệ Skimmer với máng tràn, tự tính lưu lượng sơ bộ và nhận biết nguyên nhân khiến hệ thống vẫn chạy nhưng nước chưa trong.

Hiểu rõ hệ thống tuần hoàn nước bể bơi hoạt động như thế nào giúp chủ đầu tư lựa chọn đúng cấu hình, kiểm soát chi phí và phát hiện sớm sự cố. Khi cần thiết kế đồng bộ từ thiết bị đến đường ống và phòng máy, chủ đầu tư có thể tham khảo giải pháp từ đơn vị thi công và cung cấp thiết bị bể bơi có khả năng tính toán theo điều kiện thực tế của công trình.

Trả lời nhanh

Hệ thống tuần hoàn hút nước từ bể qua Skimmer hoặc máng tràn kết hợp bể cân bằng và các điểm thu nước. Nước đi qua giỏ lọc rác, máy bơm, bình lọc và cụm xử lý trước khi được trả lại bể bằng các đầu trả nước. Chu trình lặp lại theo lưu lượng và thời gian cài đặt để phân phối nước đã lọc, hóa chất và nhiệt độ tương đối đồng đều trong toàn bể.

Điểm cần nhớ: Lọc cơ học loại bỏ cặn không đồng nghĩa với khử khuẩn. Muốn nước an toàn và trong ổn định, hệ thống tuần hoàn phải kết hợp với kiểm soát hóa chất, vệ sinh bể và chế độ vận hành phù hợp.

Hệ thống tuần hoàn nước bể bơi là gì?

Hệ thống tuần hoàn nước bể bơi là tập hợp máy bơm, bình lọc, thiết bị thu nước, đường ống, van, đầu trả nước và các cụm xử lý liên quan. Hệ thống tạo một vòng khép kín: lấy nước từ bể, loại bỏ rác và cặn, hỗ trợ xử lý chất lượng nước rồi đưa nước trở lại.

Hệ thống đảm nhận bốn nhiệm vụ chính:

• Thu gom lá cây, tóc, côn trùng và cặn bẩn từ bề mặt hoặc đáy bể.
• Giữ các hạt lơ lửng bằng bình lọc phù hợp.
• Phân phối nước đã xử lý, hóa chất và nhiệt đến các khu vực trong bể.
• Hạn chế nước tù đọng, rêu tảo và chênh lệch chất lượng nước giữa các vị trí.

Tuần hoàn không có nghĩa là thay toàn bộ nước mới. Phần lớn nước được tái sử dụng sau khi lọc và xử lý; nước mới chỉ được bổ sung để bù bay hơi, nước bắn ra ngoài, rửa ngược hoặc đáp ứng yêu cầu vận hành.

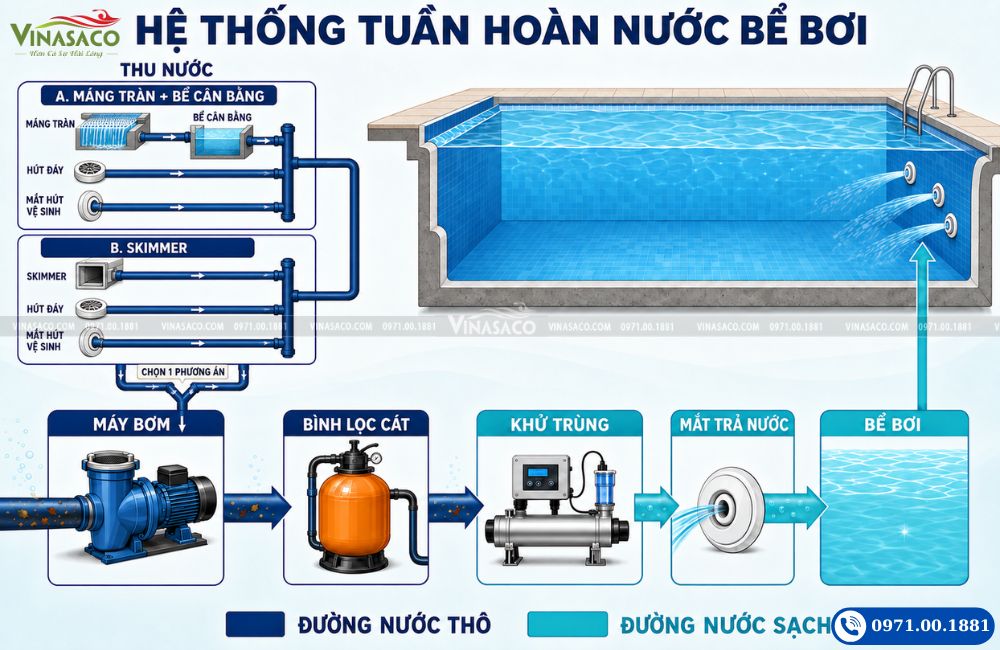

Hệ thống tuần hoàn nước bể bơi

Hệ thống tuần hoàn nước bể bơi hoạt động như thế nào?

Khi máy bơm khởi động, nước được kéo từ Skimmer, đầu thu đáy hoặc bể cân bằng về phòng máy. Trước khi vào cánh bơm, nước thường đi qua rổ Skimmer và giỏ tiền lọc để giữ lá cây, tóc cùng vật thể lớn.

Máy bơm tạo năng lượng đưa dòng nước qua bình lọc. Lớp vật liệu lọc giữ cặn lơ lửng trong giới hạn của thiết bị. Nước sau lọc có thể tiếp tục qua bộ gia nhiệt, bộ châm hóa chất, điện phân muối, UV hoặc Ozone tùy cấu hình. Trình tự lắp đặt phải tuân theo thiết kế và hướng dẫn của từng thiết bị, đặc biệt tại điểm châm hóa chất.

Cuối cùng, nước qua đường ống trả và các đầu trả để quay lại bể. Vị trí và hướng đầu trả giúp đẩy cặn về điểm thu, hạn chế vùng nước chết và phân phối chất xử lý. Quá trình được lặp lại theo lịch vận hành.

Cần phân biệt: tuần hoàn tạo dòng nước; lọc giữ cặn; khử khuẩn kiểm soát vi sinh. UV và Ozone thường là giải pháp hỗ trợ, không mặc nhiên thay thế hoàn toàn chất khử khuẩn tồn dư trong nước.

Một chu trình tuần hoàn nước gồm những bước nào?

Một chu trình cơ bản gồm bảy bước:

1. Thu nước: Skimmer lấy nước mặt; máng tràn thu nước tràn; đầu thu đáy hỗ trợ lấy nước tầng dưới theo thiết kế an toàn.
2. Giữ rác thô: Rổ Skimmer và giỏ tiền lọc giữ tóc, lá cây, côn trùng cùng vật thể lớn.
3. Tạo lưu lượng: Máy bơm duy trì dòng nước và cột áp để vượt trở lực đường ống, van, bình lọc.
4. Lọc cặn: Bình lọc giữ cặn lơ lửng bằng vật liệu hoặc lõi lọc.
5. Xử lý bổ sung: Nước có thể được gia nhiệt, điều chỉnh pH, châm khử khuẩn hoặc xử lý hỗ trợ bằng UV/Ozone.
6. Trả nước: Nước đã xử lý đi qua các đầu trả để quay lại bể.
7. Lặp chu trình: Hệ thống tiếp tục chạy; người vận hành đo nước, vệ sinh và điều chỉnh khi cần.

Một vòng tuần hoàn tính theo công thức không có nghĩa mọi phân tử nước đều đi qua lọc đúng một lần, bởi nước đã xử lý liên tục pha trộn với nước trong bể. Vì vậy, thiết kế thủy lực và vị trí đầu thu - trả quan trọng không kém công suất máy bơm.

Hệ thống tuần hoàn gồm những thiết bị chính nào?

Cấu hình thực tế phụ thuộc thể tích, loại bể Skimmer hay máng tràn, số người sử dụng và môi trường công trình.

Máy bơm và bình lọc giữ vai trò gì?

Vai trò của máy bơm tuần hoàn

Trong hệ thống tuần hoàn, máy bơm bể bơi tạo dòng chảy đưa nước qua bình lọc và các thiết bị xử lý. Khả năng làm việc thực tế phải được xác định tại lưu lượng và tổng cột áp của hệ thống, không nên chọn chỉ dựa trên số mã lực.

Bơm quá nhỏ khiến đầu trả yếu và chu kỳ lọc kéo dài. Bơm quá lớn có thể gây ồn, tốn điện, tăng tổn thất và đẩy lưu lượng vượt khả năng cho phép của bình lọc hoặc đường ống.

Vai trò của bình lọc

Trong chu trình này, bình lọc bể bơi giữ cặn cơ học. Với bình lọc cát, cặn tích tụ trong lớp vật liệu làm trở lực tăng và lưu lượng giảm; cần theo dõi áp suất, chất lượng nước và hướng dẫn thiết bị để rửa ngược đúng thời điểm.

Máy bơm và bình lọc phải được chọn đồng bộ. Lưu lượng làm việc của bơm không được vượt giới hạn thiết kế của bình lọc; bình lọc lớn cũng không thể bù cho đường ống hoặc máy bơm lựa chọn sai.

Hệ thống Skimmer hoạt động như thế nào?

Skimmer thường dùng cho bể gia đình có mực nước thấp hơn mép bể. Khi bơm chạy, lớp nước mặt mang theo lá cây, bụi, dầu và côn trùng đi vào cửa Skimmer. Rổ bên trong giữ rác lớn trước khi nước về bơm.

Đường nước điển hình:

Bể bơi -> Skimmer/đầu thu đáy -> giỏ tiền lọc -> máy bơm -> bình lọc -> cụm xử lý -> đầu trả nước -> bể bơi.

Ưu điểm của Skimmer là cấu tạo gọn, thường không cần bể cân bằng và chi phí thấp hơn hệ máng tràn. Tuy nhiên, mực nước phải nằm trong vùng làm việc của miệng Skimmer. Nước quá thấp có thể làm bơm hút khí; nước quá cao làm giảm khả năng kéo rác mặt.

Hiệu quả còn phụ thuộc hướng gió, hình dạng bể và vị trí đầu trả. Tăng số Skimmer nhưng bố trí sai hướng dòng chảy vẫn có thể để rác nổi ở các góc.

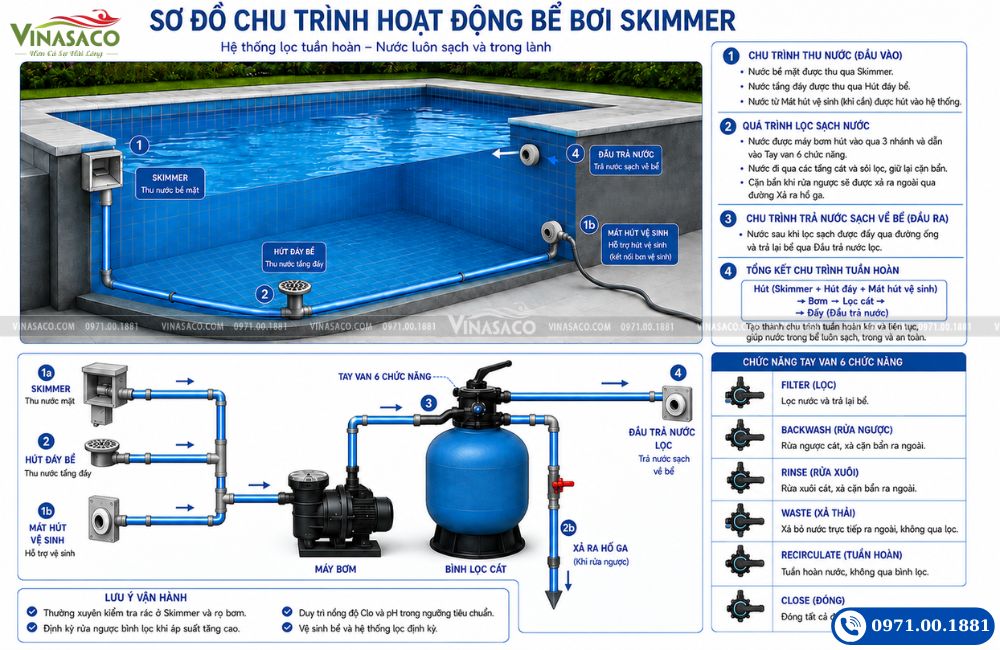

Nguyên lý hoạt động của hệ thống Skimmer bể bơi

Hệ thống máng tràn và bể cân bằng hoạt động như thế nào?

Ở bể máng tràn, nước tràn qua thành vào rãnh thu rồi chảy bằng trọng lực về bể cân bằng. Bể này tạm chứa nước tràn, lượng nước bị chiếm chỗ khi có người xuống bể và cung cấp nguồn hút ổn định cho máy bơm.

Đường nước điển hình:

Bể bơi -> máng tràn -> bể cân bằng -> máy bơm -> bình lọc -> cụm xử lý -> đầu trả nước -> bể bơi -> máng tràn.

Phao hoặc cảm biến mức có thể điều khiển cấp nước bù và bảo vệ mức nước. Dung tích bể cân bằng không nên lấy theo một tỷ lệ cố định cho mọi công trình; cần tính theo diện tích mặt nước, lưu lượng tràn, số người dự kiến, dao động mực nước, thể tích đường ống và chế độ rửa ngược.

Hệ máng tràn thu rác bề mặt trên phạm vi rộng và tạo mặt nước đầy đẹp mắt. Đổi lại, công trình cần rãnh tràn, bể cân bằng, đường ống trọng lực, chống thấm và kiểm soát mực nước nên phức tạp hơn.

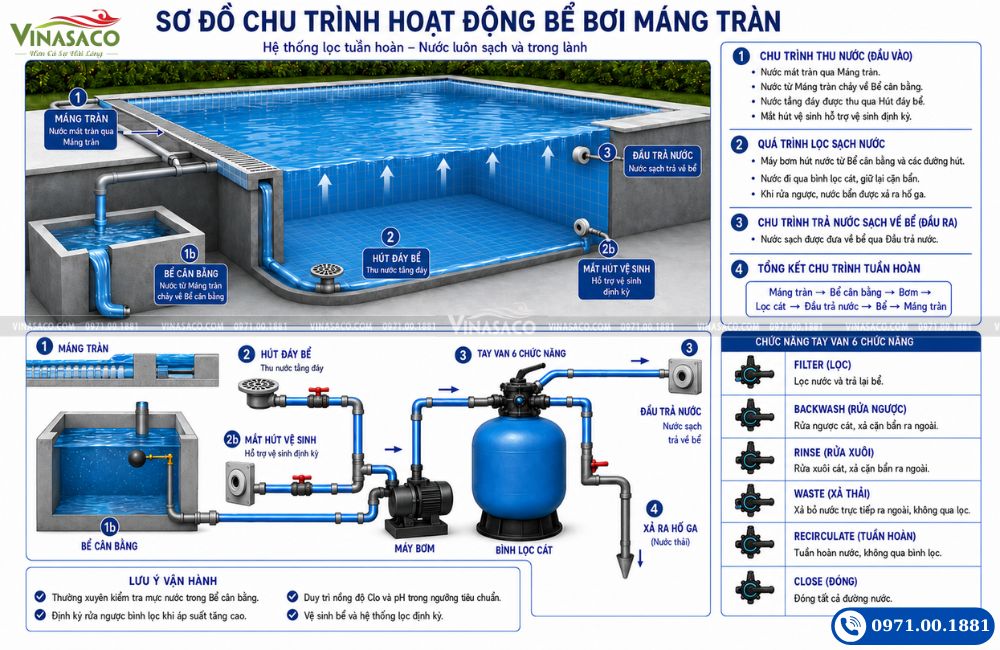

Nguyên lý hoạt động của hệ thống máng tràn bể bơi

Skimmer và máng tràn khác nhau ra sao?

Skimmer phù hợp khi cần hệ thống đơn giản và tiết kiệm diện tích kỹ thuật. Máng tràn phù hợp khi ưu tiên thu nước mặt, mực nước đầy và tính thẩm mỹ, đồng thời công trình có đủ không gian cho bể cân bằng.

Cách tính lưu lượng tuần hoàn nước bể bơi như thế nào?

Lưu lượng tuần hoàn được xác định từ thể tích nước và thời gian của một vòng tuần hoàn thiết kế:

Q = V / T

Trong đó, Q là lưu lượng (m³/h), V là thể tích nước (m³), T là thời gian tuần hoàn (giờ).

Bước 1: Tính thể tích bể

Với bể chữ nhật: V = chiều dài x chiều rộng x độ sâu trung bình. Nếu đáy dốc, có thể lấy trung bình độ sâu nông và sâu. Bể phức tạp nên chia thành các khối đơn giản rồi cộng thể tích.

Bước 2: Chọn thời gian tuần hoàn thiết kế

Bể gia đình thường được tính theo chu kỳ khoảng 4–6 giờ trong nhiều phương án thực tế. Bể đông người, bể trẻ em, spa hoặc bể kinh doanh có thể cần thời gian ngắn hơn và phải tuân theo tiêu chuẩn, hồ sơ thiết kế cùng quy định áp dụng.

Bước 3: Tính lưu lượng và chọn thiết bị

Ví dụ bể 10 x 5 m, sâu trung bình 1,5 m:

V = 10 x 5 x 1,5 = 75 m³.

Nếu thời gian tuần hoàn là 5 giờ:

Q = 75 / 5 = 15 m³/h.

Con số 15 m³/h phải đạt tại điều kiện làm việc, không phải “lưu lượng tối đa” của bơm. Cần tính tổn thất cột áp qua ống, co cút, van, bình lọc, bộ gia nhiệt và chênh cao; sau đó chọn bơm đạt khoảng 15 m³/h tại cột áp tính toán. Bình lọc và đường ống cũng phải đáp ứng lưu lượng này.

Sai lầm thường gặp: Chọn bơm theo HP hoặc lưu lượng cực đại nhưng không kiểm tra đường đặc tính tại cột áp thực tế.

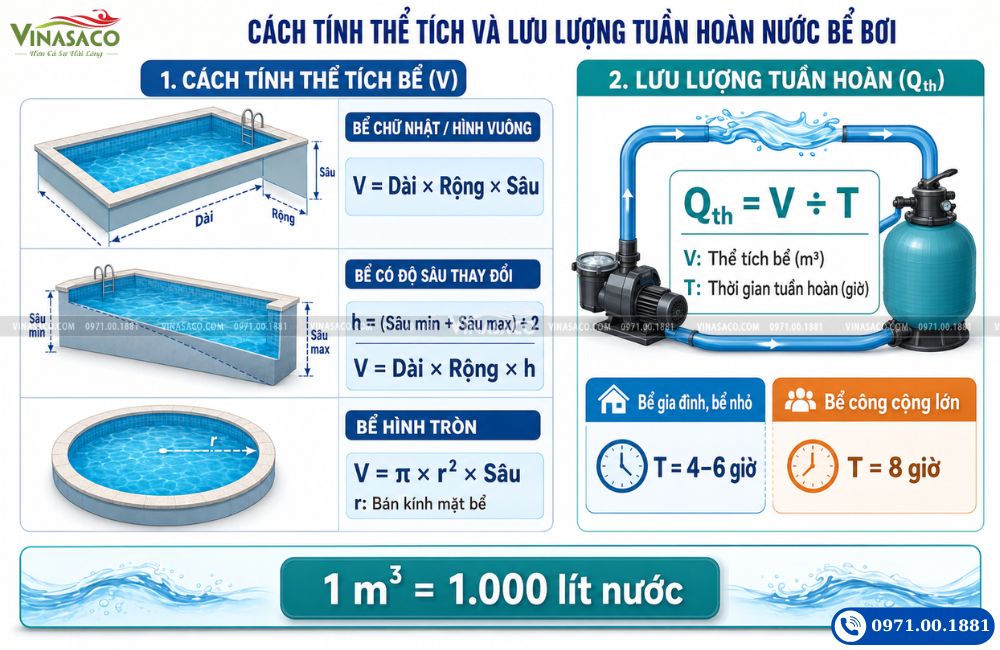

Cách tính lưu lượng tuần hoàn nước bể bơi

Mỗi ngày nên chạy hệ thống lọc bao nhiêu giờ?

Không có một con số cố định cho mọi bể. Thời gian chạy phải đủ để đạt số vòng tuần hoàn mục tiêu và duy trì chất lượng nước. Với bể gia đình, 6–10 giờ/ngày là khoảng tham khảo ban đầu; bể ngoài trời, mùa nóng, nhiều người sử dụng hoặc sau mưa có thể cần chạy lâu hơn. Bể kinh doanh phải theo hồ sơ thiết kế và quy định vận hành.

Có thể ước tính:

Thời gian chạy = số vòng tuần hoàn mục tiêu x thể tích bể / lưu lượng thực tế.

Bể 75 m³ có lưu lượng thực tế 15 m³/h cần khoảng 5 giờ cho một vòng lý thuyết. Nếu mục tiêu là hai vòng mỗi ngày, tổng thời gian khoảng 10 giờ. Có thể chia thành nhiều khung giờ, nhưng nên chạy trong và sau giai đoạn đông người để lọc cặn và phân phối chất khử khuẩn.

Lưu ý kỹ thuật: Mốc tuần hoàn 4–6 giờ và thời gian chạy 6–10 giờ/ngày trong bài là khoảng tham khảo cho nhiều bể gia đình. Cấu hình cuối cùng phải căn cứ tải người bơi, môi trường, tiêu chuẩn áp dụng, đường đặc tính bơm, tổng cột áp và giới hạn lưu lượng của bình lọc.

Vì sao nước vẫn đục dù hệ thống lọc đang chạy?

Máy đang chạy không đồng nghĩa nước được lọc đúng lưu lượng. Các nguyên nhân thường gặp gồm:

Nên kiểm tra từ đơn giản đến phức tạp: mực nước, rổ Skimmer, giỏ bơm, vị trí van, áp suất và dòng trả; sau đó đo chất lượng nước rồi mới đánh giá vật liệu lọc, đường ống và thiết bị. Không nên chỉ tăng hóa chất khi chưa xác định nguyên nhân.

Kinh nghiệm kiểm tra nhanh: Nếu nước đục đi kèm dòng trả yếu, hãy ưu tiên kiểm tra tắc rác, lọt khí, vị trí van và áp suất bình lọc. Nếu dòng trả vẫn mạnh nhưng nước đục, cần kiểm tra thời gian chạy, pH, chất khử khuẩn, tải hữu cơ và tình trạng vật liệu lọc.

Cần lưu ý gì khi thiết kế và vận hành hệ thống tuần hoàn?

Tính đồng bộ toàn hệ thống

Máy bơm, bình lọc, đường kính ống, số đầu thu - trả và cụm xử lý phải được tính cùng nhau. Mỗi thiết bị đều tạo trở lực và có giới hạn lưu lượng; một thiết bị lớn không thể bù cho thiết kế thủy lực thiếu đồng bộ.

Dữ liệu cần có trước khi chốt cấu hình

•  Kích thước, độ sâu trung bình và thể tích nước thực tế của bể.
•  Loại thu nước: Skimmer hay máng tràn kết hợp bể cân bằng.
•  Khoảng cách, chênh cao từ bể đến phòng máy và sơ đồ tuyến ống dự kiến.
•  Số người sử dụng, tần suất vận hành và điều kiện trong nhà hoặc ngoài trời.
•  Các thiết bị tạo thêm trở lực như bộ gia nhiệt, UV, Ozone hoặc bộ châm hóa chất.
•  Nguồn điện, vị trí thoát nước, không gian bảo trì và yêu cầu bàn giao CO/CQ.

Hạn chế vùng nước chết

Hướng dòng nên đưa rác về Skimmer hoặc máng tràn và khuấy trộn hợp lý các tầng nước. Cần chú ý bậc thang, ghế ngồi, góc khuất và khu vực có hình dạng bất quy tắc.

Bảo đảm an toàn đầu hút

Đầu thu đáy phải có nắp bảo vệ, cấu hình chống kẹt hút và giải pháp an toàn theo quy định, hồ sơ thiết kế, hướng dẫn thiết bị. Không vận hành bể khi nắp thu bị vỡ, lỏng hoặc thiếu.

Thiết kế phòng máy dễ bảo trì

Phòng máy cần khô, thông thoáng, có thoát nước, đủ lối tiếp cận và van được ghi nhãn. Máy bơm cần tránh ngập; tủ điện, nối đất và thiết bị chống rò phải đáp ứng yêu cầu an toàn điện.

Phòng máy của hệ thống tuần hoàn nước bể bơi

Vận hành và theo dõi đúng cách

Tắt bơm trước khi chuyển chế độ van đa chức năng. Nên ghi áp suất khi bình lọc sạch, thời gian chạy, kết quả đo nước và lịch rửa ngược để phát hiện sớm thay đổi.

Bảo trì định kỳ

Các dụng cụ như vợt rác, bàn chải, ống mềm và bộ kiểm tra nước nên được lựa chọn trong nhóm thiết bị vệ sinh bể bơi phù hợp với kích thước, vật liệu hoàn thiện và chế độ bảo trì của bể.

Câu hỏi thường gặp về hệ thống tuần hoàn nước bể bơi

Hệ thống tuần hoàn có cần chạy 24/24 không?

Bể gia đình thường không cần chạy 24/24 nếu đạt đủ lưu lượng, số vòng tuần hoàn và chất lượng nước. Bể kinh doanh hoặc công trình có tải đặc biệt có thể áp dụng chế độ khác.

Bao lâu cần rửa ngược bình lọc cát?

Không nên ấn định chỉ theo số ngày. Hãy dựa vào áp suất nền khi bình sạch, mức tăng áp, lưu lượng trả, độ bẩn và hướng dẫn nhà sản xuất. Rửa quá thường xuyên sẽ lãng phí nước.

Bể cân bằng nên có dung tích bao nhiêu?

Dung tích cần tính theo lượng nước tràn, tải người bơi, diện tích mặt nước, dao động mực nước, thể tích đường ống và chế độ vận hành. Không nên dùng một tỷ lệ duy nhất cho mọi bể.

Máy bơm càng mạnh thì nước càng sạch phải không?

Không. Bơm quá mạnh có thể vượt lưu lượng cho phép của bình lọc, tăng tiếng ồn, tổn thất và điện năng. Hiệu quả phụ thuộc điểm làm việc và sự đồng bộ toàn hệ thống.

Có nên chia thời gian chạy lọc thành nhiều khung giờ không?

Có thể chia thành nhiều khung giờ để phù hợp thời gian sử dụng và kiểm soát điện năng. Tuy nhiên, hệ thống nên chạy trong và sau giai đoạn đông người để thu cặn, phân phối chất khử khuẩn và duy trì chất lượng nước.

Máy bơm chạy nhưng nước không tuần hoàn do đâu?

Nguyên nhân thường gặp gồm mực nước thấp, giỏ lọc bị tắc, van đặt sai vị trí, đường hút lọt khí, bơm mất mồi hoặc cánh bơm gặp sự cố. Cần tắt thiết bị và kiểm tra theo thứ tự từ nguồn nước, đường hút đến máy bơm.

Kết luận

Hệ thống tuần hoàn nước bể bơi hoạt động theo vòng khép kín: thu nước, giữ rác, tạo dòng, lọc cặn, xử lý bổ sung và trả nước về bể. Skimmer thu nước trực tiếp từ mặt bể, còn máng tràn đưa nước về bể cân bằng trước khi bơm hút. Dù sử dụng phương án nào, hiệu quả vẫn phụ thuộc lưu lượng thực tế, thời gian chạy, bố trí đầu thu - trả, xử lý nước và bảo trì.

Chủ đầu tư không nên lựa chọn máy bơm, bình lọc và đường ống riêng rẽ. Một thiết kế đồng bộ ngay từ đầu sẽ giúp nước lưu thông tốt hơn, giảm sự cố và tối ưu chi phí vận hành trong suốt vòng đời bể bơi.

Để nhận phương án sơ bộ, chủ đầu tư cần cung cấp kích thước, độ sâu, loại hệ thu nước, vị trí phòng máy, tải sử dụng và nhu cầu xử lý. Vinasaco hỗ trợ khảo sát, tính lưu lượng - cột áp, thiết kế, thi công, lắp đặt và cung cấp thiết bị chính hãng có CO/CQ theo phạm vi bàn giao.
