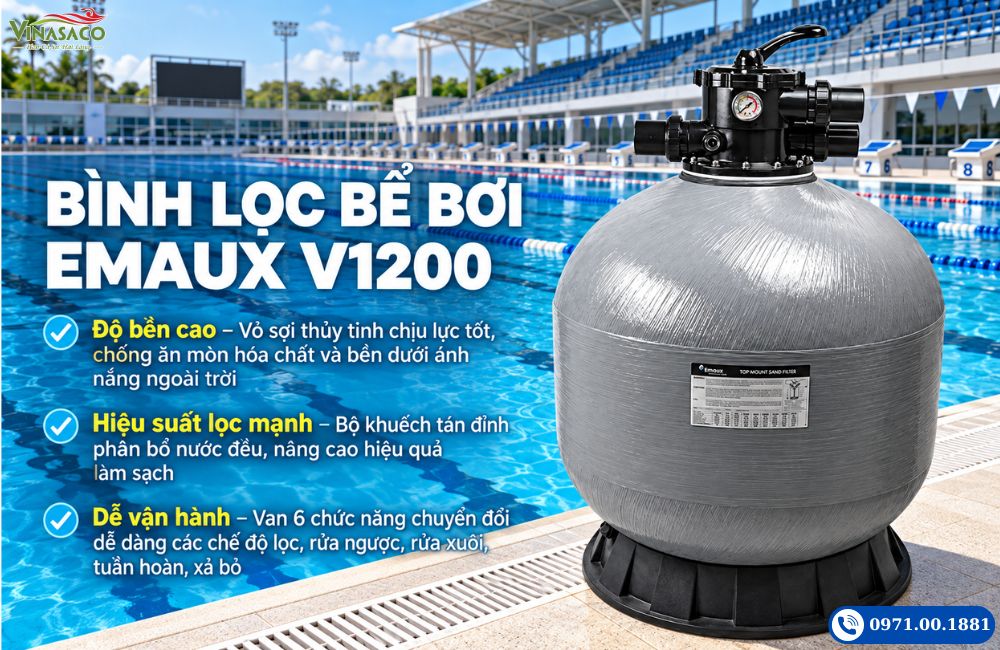

Bình lọc bể bơi Emaux V1200

Bình lọc bể bơi Emaux V1200 là thiết bị lọc cát có diện tích lọc 1,13 m², lưu lượng tối đa 51,6 m³/h và lượng cát tham khảo 860 kg. Sản phẩm sử dụng thân composite gia cường sợi thủy tinh, van điều khiển 6 chức năng trên đỉnh và đồng hồ áp suất, hỗ trợ lọc cặn trong hệ thống tuần hoàn nước bể bơi.

Với đường kính 1.200 mm và chiều cao tổng thể 1.600 mm, Emaux V1200 là lựa chọn đáng cân nhắc cho công trình có nhu cầu lưu lượng tương ứng. Thiết bị cần được phối hợp với máy bơm bể bơi, đường ống và hệ thống xử lý nước phù hợp để đáp ứng yêu cầu vận hành thực tế.

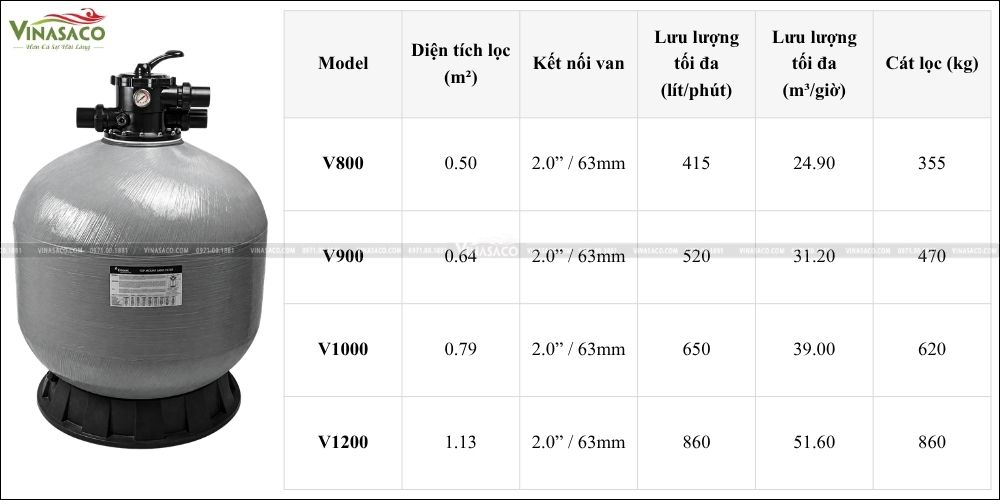

Emaux V1200 có diện tích lọc 1,13 m² và lưu lượng tối đa 51,6 m³/h.

Đặc điểm nổi bật của bình lọc bể bơi Emaux V1200

Diện tích lọc 1,13 m²

Emaux V1200 có diện tích lọc 1,13 m², cung cấp lựa chọn cho hệ thống cần diện tích lọc lớn. Đây là một trong những thông số quan trọng khi tính toán khả năng đáp ứng nhu cầu tuần hoàn nước.

Việc lựa chọn bình cần xem xét đồng thời diện tích lọc, lưu lượng vận hành, thể tích bể và thời gian tuần hoàn mục tiêu. Cấu hình phù hợp giúp các thiết bị trong hệ thống làm việc đồng bộ.

Lưu lượng tối đa 51,6 m³/h

Lưu lượng tối đa của V1200 là 860 lít/phút, tương đương 51,6 m³/h. Lưu lượng thực tế sau khi lắp đặt còn phụ thuộc vào máy bơm, cột áp, đường ống và tình trạng lớp vật liệu lọc.

Vì vậy, cần đánh giá thiết bị theo điểm làm việc của toàn hệ thống, thay vì chỉ dựa trên lưu lượng tối đa hoặc công suất động cơ máy bơm.

Thân composite gia cường sợi thủy tinh

Thân bình được chế tạo từ sợi thủy tinh và nhựa bằng công nghệ quấn sợi tự động. Vật liệu composite có khả năng chống ăn mòn và kháng tia UV, phù hợp với môi trường sử dụng của thiết bị bể bơi.

Áp suất làm việc tối đa của bình là 2,5 bar và nhiệt độ tối đa là 43°C. Hệ thống cần được thiết kế và vận hành trong các giới hạn này.

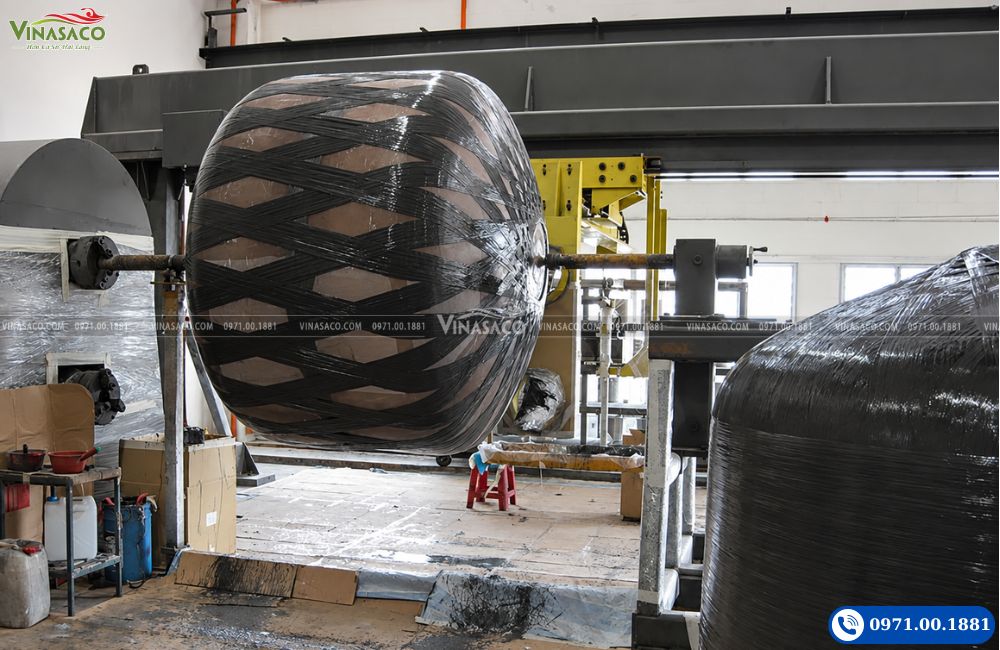

Hình ảnh minh họa công nghệ quấn sợi gia cường thân bình lọc.

Kết nối van 2 inch / 63 mm

V1200 tiêu chuẩn sử dụng kết nối van 2 inch / 63 mm. Khi lắp đặt, cần lựa chọn rắc co, co nối và phụ kiện chuyển tiếp tương thích.

Kích thước kết nối của bình là một thông số đầu vào khi thiết kế. Đường kính các tuyến ống vẫn cần được tính toán theo lưu lượng, chiều dài và tổn thất áp lực thực tế.

Thông số kỹ thuật Emaux V1200

Các thông số trên dành cho V1200 tiêu chuẩn. Khi đặt hàng hoặc thay thế thiết bị, cần xác nhận đúng mã model và cấu hình van để bảo đảm tương thích với hệ thống.

Cấu tạo và nguyên lý hoạt động của Emaux V1200

Các bộ phận phục vụ lọc và vận hành

Bình lọc gồm thân bình chứa vật liệu lọc, cụm van đa cổng, đồng hồ áp suất, hệ thống phân phối và thu nước bên trong cùng chân đế.

Thân bình chứa nước và lớp cát. Van đa cổng điều hướng dòng nước theo chế độ được lựa chọn, còn hệ thống bên trong hỗ trợ phân phối và thu nước trong quá trình lọc, rửa ngược.

Đồng hồ áp suất giúp theo dõi tình trạng vận hành. Khi cần thay thế linh kiện, phải kiểm tra đúng mã bình và mã cụm van để lựa chọn phụ kiện bể bơi tương thích.

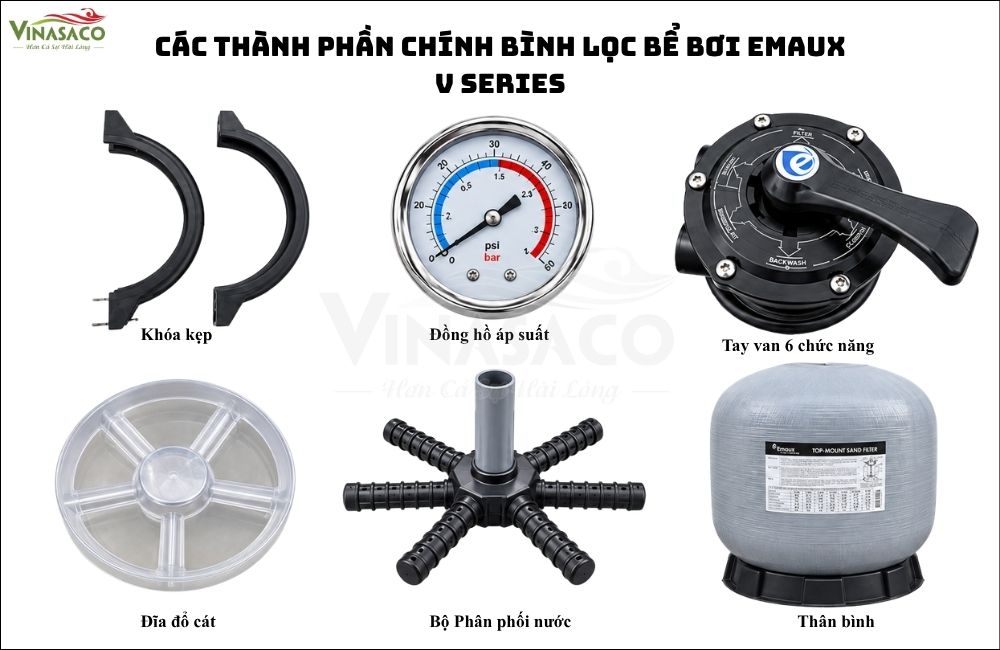

Minh họa các bộ phận của bình lọc Emaux V series; linh kiện cần được chọn theo đúng model và cụm van.

Lọc cặn bằng lớp cát

Emaux V1200 sử dụng lượng cát tham khảo 860 kg, với cỡ hạt đề xuất 0,5–0,8 mm. Nếu sử dụng vật liệu thay thế cát, cần kiểm tra lượng nạp phù hợp trước khi đưa bình vào hoạt động.

Ở chế độ FILTER, máy bơm đưa nước vào bình thông qua van điều khiển. Nước đi qua lớp cát, các hạt cặn được giữ lại, còn nước sau lọc được thu ở phía dưới và dẫn trở về bể.

Sau một thời gian hoạt động, chất bẩn tích tụ làm tăng sức cản qua lớp vật liệu. Chế độ BACKWASH đảo chiều dòng nước để đưa cặn ra đường xả, giúp vệ sinh lớp cát.

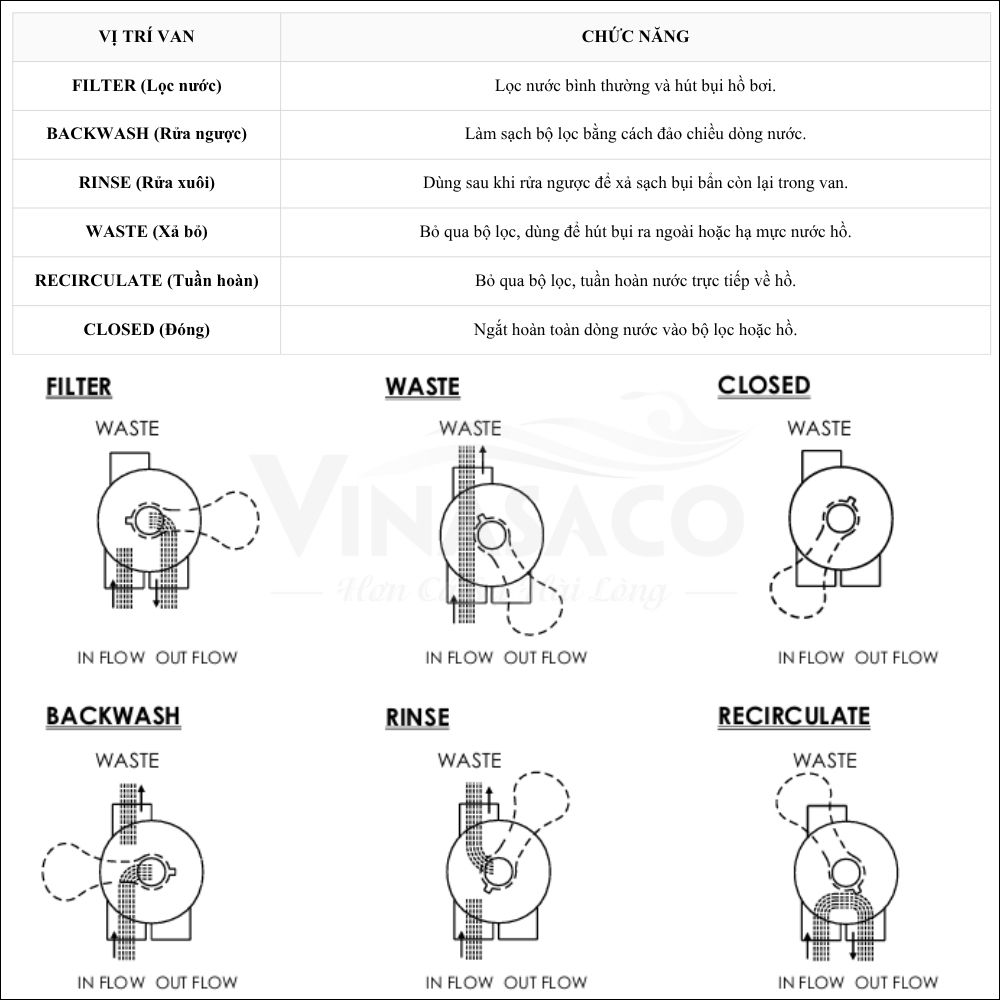

Van 6 chức năng của bình lọc Emaux V1200

Công dụng của từng chế độ

Lưu ý khi chuyển chế độ

Luôn tắt máy bơm bể bơi trước khi chuyển vị trí van. Sau khi chọn đúng chế độ và kiểm tra các đường nước liên quan, mới khởi động lại máy bơm.

Không tháo cụm van hoặc bộ phận giữ van khi máy bơm đang chạy hay bình còn chịu áp suất.

Kết hợp V1200 với máy bơm và thiết bị khử trùng bể bơi

Máy bơm tạo dòng tuần hoàn

Máy bơm bể bơi cần cung cấp lưu lượng phù hợp tại cột áp thực tế. Chiều dài đường ống, chênh lệch độ cao, co nối, van và các thiết bị trên đường nước đều ảnh hưởng đến điểm làm việc của bơm.

Cần đối chiếu đường đặc tính máy bơm với nhu cầu tuần hoàn và khả năng của V1200. Nếu sử dụng nhiều máy bơm, phải tính toán lưu lượng qua bình trong từng tình huống hoạt động.

Bình lọc giữ lại cặn trong nước

V1200 thực hiện nhiệm vụ lọc cặn bằng lớp vật liệu. Việc theo dõi áp suất và vệ sinh bình đúng thời điểm giúp duy trì điều kiện vận hành phù hợp.

Lọc cặn là một phần của quá trình chăm sóc nước. Hệ thống vẫn cần kiểm soát pH, khử trùng và vệ sinh bể định kỳ.

Thiết bị khử trùng bể bơi thực hiện nhiệm vụ riêng

Thiết bị khử trùng bể bơi được lựa chọn theo nhu cầu xử lý nước và điều kiện sử dụng của công trình. Bình lọc cát không thay thế chức năng khử trùng.

Vị trí lắp đặt, lưu lượng làm việc và cách điều khiển thiết bị khử trùng cần tuân theo hướng dẫn của từng loại thiết bị. Phương án xử lý nước phải được tính toán đồng bộ với hệ thống tuần hoàn.

Lựa chọn và bố trí Emaux V1200 cho công trình

Xác định lưu lượng cần thiết

Lựa chọn bình lọc cần bắt đầu từ thể tích nước và thời gian tuần hoàn mục tiêu:

Lưu lượng cần thiết (m³/h) = Thể tích nước trong bể (m³) ÷ Thời gian tuần hoàn mục tiêu (giờ).

Ví dụ, bể có 160 m³ nước với thời gian tuần hoàn mục tiêu 4 giờ sẽ cần lưu lượng khoảng 40 m³/h. Đây là bước tính sơ bộ; phương án cuối cùng cần xét thêm yêu cầu sử dụng và khả năng vận hành của toàn hệ thống.

Không nên quy đổi lưu lượng tối đa 51,6 m³/h thành một dung tích bể cố định cho mọi công trình.

Kiểm tra không gian và tải trọng phòng máy

Emaux V1200 có đường kính 1.200 mm và chiều cao tổng thể 1.600 mm. Phòng máy cần có đủ khoảng trống cho đường ống, thao tác van, nạp vật liệu và bảo dưỡng.

Với lượng cát tham khảo 860 kg, nền đặt bình phải chịu được tổng tải trọng của thiết bị, nước và vật liệu lọc. Cần kiểm tra kích thước cửa, lối vận chuyển và phương án đưa bình vào vị trí trước khi lắp đặt.

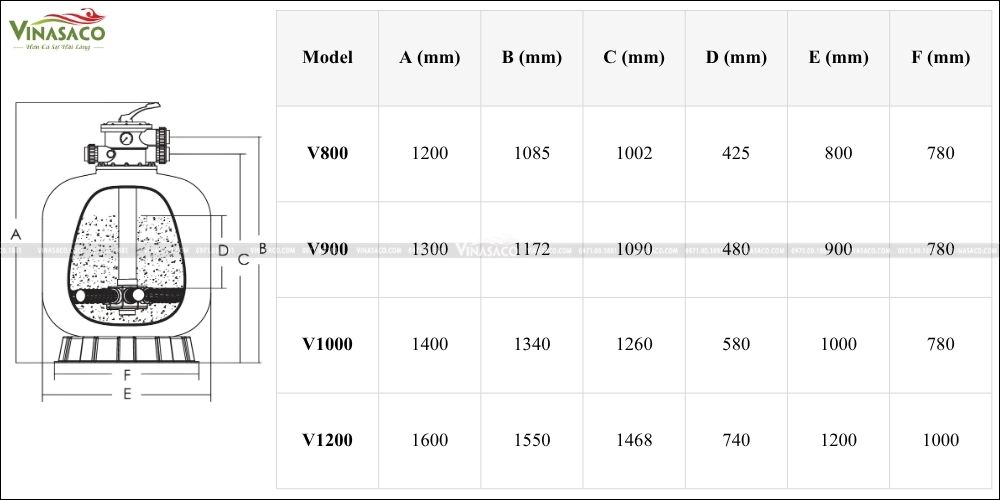

Emaux V1200 tiêu chuẩn có chiều cao tổng thể 1.600 mm và đường kính 1.200 mm.

Kết nối đường ống và phụ kiện bể bơi

Đường đẩy của máy bơm nối vào cổng PUMP trên van. Cổng RETURN nối với đường nước trở về bể, còn cổng WASTE nối với đường xả.

Van khóa, rắc co, co nối và các phụ kiện bể bơi cần phù hợp với thiết kế đường ống. Các mối nối phải kín, có đủ không gian để kiểm tra và tháo lắp khi bảo dưỡng.

Đường xả cần đáp ứng nhu cầu rửa ngược, xả rửa và xả bỏ của hệ thống.

Bố trí hệ thống nhiều bình lọc

Tùy nhu cầu tuần hoàn, công trình có thể sử dụng một hoặc nhiều cụm bơm – bình lọc. Với hệ thống nhiều bình, cần tính toán phân phối lưu lượng cho từng nhánh và xác định rõ chế độ hoạt động.

Ảnh lắp đặt thực tế giúp hình dung cách sắp xếp thiết bị trong phòng máy. Cấu hình áp dụng cần được điều chỉnh theo mặt bằng, nhu cầu sử dụng và các thiết bị đi kèm.

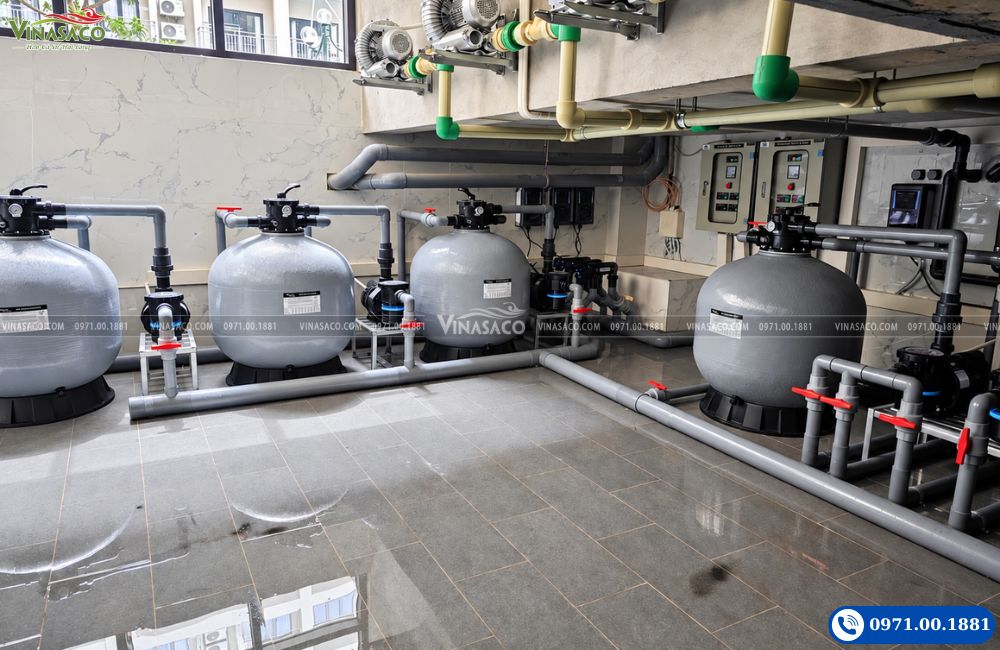

Hình ảnh tham khảo bố trí nhiều cụm bơm – bình lọc trong hệ thống tuần hoàn nước.

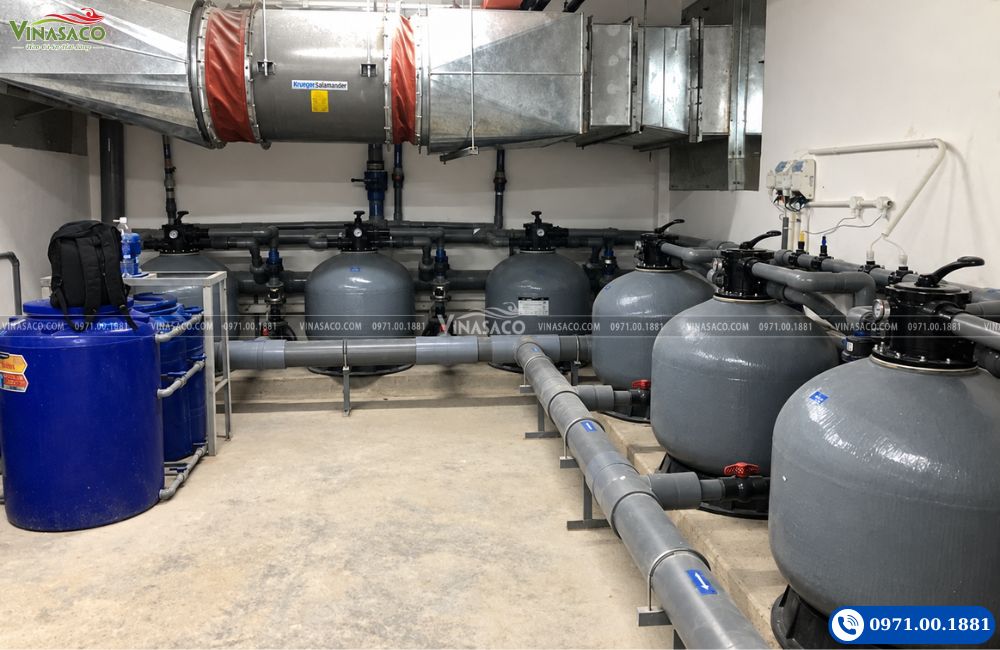

Hệ thống nhiều bình lọc cần được tính toán phân phối lưu lượng và bố trí lối tiếp cận bảo dưỡng.

Sử dụng và bảo dưỡng bình lọc bể bơi Emaux V1200

Chuẩn bị trước khi vận hành

Nạp đúng loại và lượng vật liệu lọc, bảo vệ các bộ phận bên trong trong quá trình thao tác. Sau khi hoàn tất lắp đặt, kiểm tra cụm van, đường ống và các mối nối.

Thực hiện rửa ngược và xả rửa ban đầu để loại bỏ bụi, hạt mịn trong vật liệu mới trước khi chuyển sang chế độ lọc thông thường.

Theo dõi áp suất và lưu lượng nước hồi

Ghi nhận áp suất khi bình sạch để làm cơ sở so sánh. Khi áp suất tăng hoặc lưu lượng nước hồi giảm, cần kiểm tra lớp vật liệu, giỏ lọc máy bơm và đường ống để xác định nguyên nhân.

Thực hiện rửa ngược khi bình cần được vệ sinh. Đồng thời, làm sạch giỏ bơm và giỏ skimmer định kỳ để hạn chế tắc nghẽn.

Kiểm tra rò rỉ và linh kiện

Quan sát các điểm kết nối, đồng hồ áp suất và cụm van trong quá trình sử dụng. Khi phát hiện rò rỉ hoặc bộ phận hoạt động bất thường, cần dừng hệ thống và kiểm tra trước khi tiếp tục vận hành.

Linh kiện thay thế phải tương thích với model bình và cụm van đang sử dụng.

Câu hỏi thường gặp về Emaux V1200

Emaux V1200 cần bao nhiêu cát lọc?

Lượng cát tham khảo là 860 kg, với cỡ hạt đề xuất 0,5–0,8 mm. Nếu sử dụng vật liệu khác, cần kiểm tra lượng nạp phù hợp.

Lưu lượng tối đa của V1200 là bao nhiêu?

V1200 tiêu chuẩn có lưu lượng tối đa 860 lít/phút, tương đương 51,6 m³/h. Lưu lượng thực tế phụ thuộc vào điều kiện vận hành của hệ thống.

V1200 và V1200(C) có giống nhau không?

Đây là các phiên bản có một số thông số khác nhau, gồm kích thước kết nối van và kích thước lắp đặt. Khi mua hoặc thay thế, cần xác nhận đúng mã sản phẩm.

V1200 có thay thế thiết bị khử trùng bể bơi không?

Không. Bình lọc giữ lại cặn trong nước; hệ thống vẫn cần phương án khử trùng, kiểm soát pH và vệ sinh phù hợp.

Mua bình lọc bể bơi Emaux V1200 tại Vinasaco

Nhập khẩu và phân phối thiết bị bể bơi toàn quốc

Vinasaco là đơn vị nhập khẩu và phân phối thiết bị bể bơi trên toàn quốc, với hàng sẵn kho số lượng lớn, đáp ứng nhu cầu mua lẻ, đơn hàng đại lý và cung cấp cho dự án.

Bên cạnh bình lọc, Vinasaco cung cấp máy bơm bể bơi, thiết bị khử trùng bể bơi và phụ kiện phục vụ hệ thống tuần hoàn, xử lý nước. Khách hàng có thể trao đổi thông tin công trình để được tư vấn lựa chọn cấu hình phù hợp.

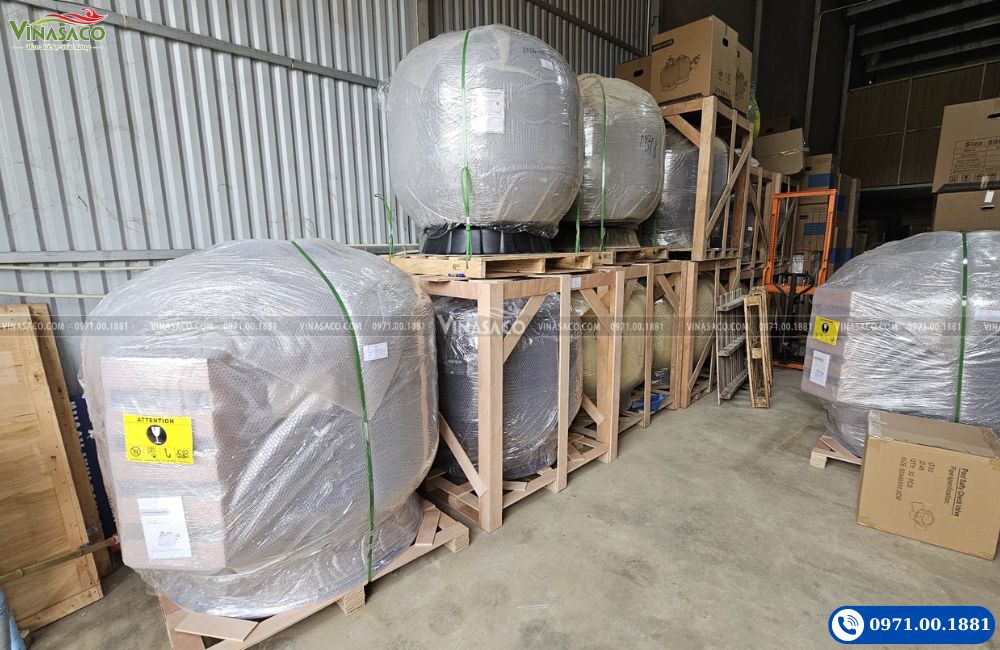

Bình lọc được bọc bảo vệ và bố trí trong khu vực lưu kho thiết bị Vinasaco

Liên hệ nhận báo giá Emaux V1200

Bạn đang xây dựng bể bơi mới, nâng cấp hệ thống lọc hoặc cần đặt thiết bị cho dự án? Hãy gửi thể tích bể, thông số máy bơm, điều kiện phòng máy và số lượng cần mua để được tư vấn.

Gọi ngay Vinasaco qua hotline 0971.00.1881 để kiểm tra tồn kho, nhận báo giá bình lọc bể bơi Emaux V1200 và trao đổi phương án cung cấp cho công trình của bạn.
