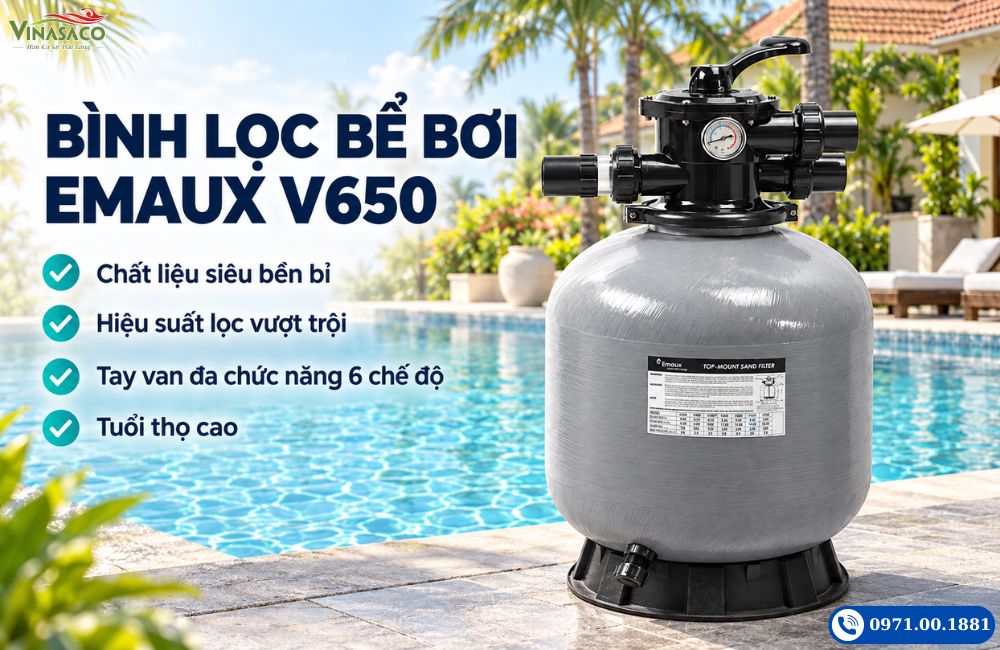

Bình lọc bể bơi Emaux V650
– Thương hiệu: Emaux
– Model: V650
- Công suất lọc: 15.6 m³/h
- Kết nối van: 1,5 inch / 50 mm
- Lượng cát sử dụng: 145Kg
- Chiều cao tổng thế: 950 mm
- Đường kính: 635 mm
- Vật liệu thân bình: Composite gia cường sợi thủy tinh
Bình lọc bể bơi Emaux V650 là bình lọc cát có diện tích lọc 0,32 m², lưu lượng tối đa 15,6 m³/h và lượng cát tham khảo 145 kg. Thiết bị sử dụng thân composite gia cường sợi thủy tinh, van điều khiển 6 chức năng trên đỉnh và đồng hồ áp suất, hỗ trợ lọc cặn và bảo dưỡng trong hệ thống tuần hoàn nước.
V650 là lựa chọn đáng cân nhắc khi công trình cần diện tích lọc và khả năng xử lý lưu lượng cao hơn các model V450, V500. Để thiết bị phát huy hiệu quả, cần lựa chọn máy bơm bể bơi phù hợp và tính toán đường ống theo điều kiện lắp đặt thực tế.

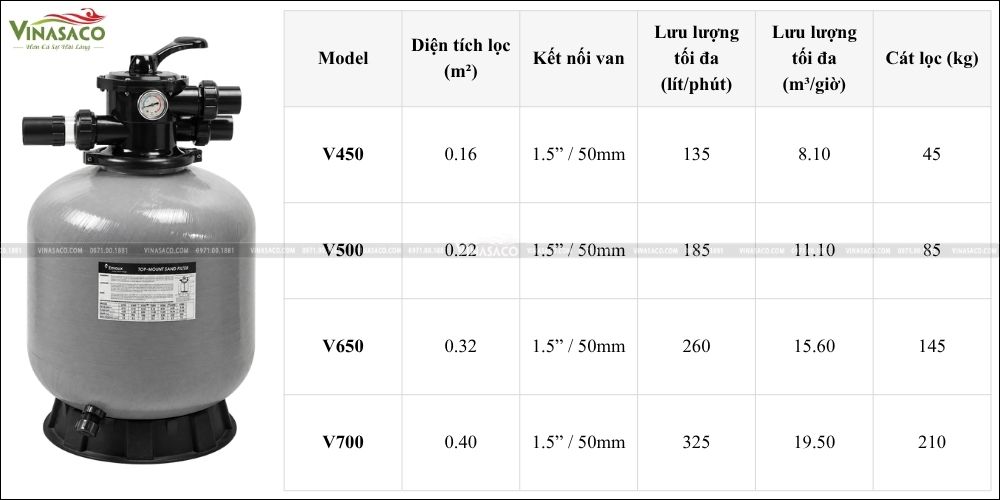

Emaux V650 có diện tích lọc 0,32 m² và lưu lượng tối đa 15,6 m³/h.
Tổng quan về bình lọc Emaux V650
Emaux V650 sử dụng cát làm vật liệu lọc để giữ lại các hạt cặn trong nước. Khi máy bơm hoạt động, nước được đưa vào bình, đi qua lớp cát rồi trở về bể thông qua hệ thống thu nước và đường ống.
Trong hệ thống tuần hoàn, máy bơm tạo dòng nước, còn bình lọc đảm nhiệm việc giữ lại cặn. Hai thiết bị cần được lựa chọn đồng bộ để đáp ứng nhu cầu của công trình.
Những đặc điểm chính của bình lọc Emaux V650 gồm:
- Diện tích lọc 0,32 m².
- Lưu lượng tối đa 260 lít/phút, tương đương 15,6 m³/h.
- Thân composite gia cường sợi thủy tinh.
- Van đỉnh tích hợp 6 chế độ vận hành.
- Lượng cát lọc tham khảo 145 kg.
- Kết nối van 1,5 inch / 50 mm.
- Chiều cao tổng thể 950 mm, đường kính 635 mm.
Cấu tạo và ưu điểm của bình lọc bể bơi Emaux V650
Thân composite sản xuất bằng công nghệ quấn sợi
Thân bình được chế tạo từ sợi thủy tinh và nhựa bằng công nghệ quấn sợi tự động. Vật liệu composite có khả năng chống ăn mòn và kháng tia UV, phù hợp với môi trường sử dụng của thiết bị bể bơi.
Emaux V650 có áp suất làm việc tối đa 2,5 bar và nhiệt độ tối đa 43°C. Hệ thống cần được thiết kế và vận hành trong các giới hạn này.

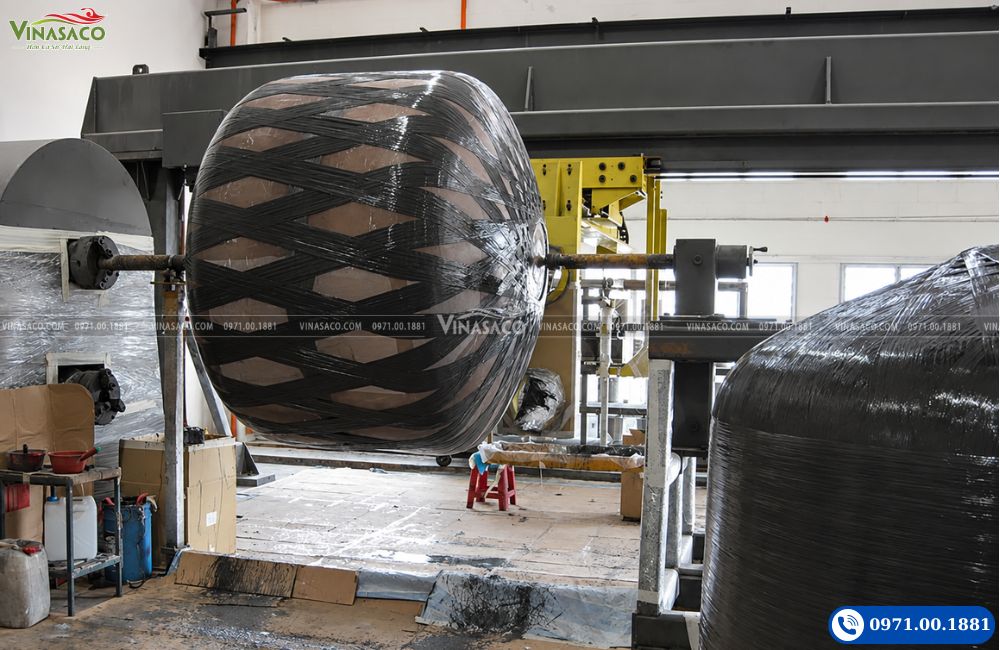

Hình ảnh công nghệ quấn sợi gia cường thân bình lọc.
Diện tích lọc 0,32 m²
Diện tích lọc là một thông số quan trọng khi lựa chọn bình cho hệ thống tuần hoàn. V650 có diện tích lọc 0,32 m², lớn hơn mức 0,22 m² của V500, tạo thêm lựa chọn cho công trình có nhu cầu lưu lượng cao hơn.
Việc nâng cấp bình lọc cần được xem xét cùng máy bơm và đường ống. Thay bình lớn hơn không tự động làm tăng lưu lượng nếu các bộ phận còn lại chưa đáp ứng.
Lớp cát lọc với lượng nạp tham khảo 145 kg
V650 sử dụng lượng cát tham khảo 145 kg, với cỡ hạt đề xuất 0,5–0,8 mm. Khi nước đi qua lớp vật liệu, các hạt cặn được giữ lại, góp phần duy trì độ trong của nước bể.
Cần sử dụng đúng loại và lượng vật liệu phù hợp. Nếu thay cát bằng vật liệu lọc khác, lượng nạp phải được kiểm tra theo hướng dẫn tương ứng.
Van đỉnh và đồng hồ áp suất
Cụm van trên đỉnh cho phép lựa chọn các chế độ lọc, vệ sinh và điều hướng dòng nước. Đồng hồ áp suất giúp người vận hành theo dõi tình trạng bình trong quá trình sử dụng.
Khi cặn tích tụ, sức cản qua lớp cát tăng lên, có thể làm áp suất tăng và lưu lượng giảm. Ghi nhận áp suất khi bình sạch giúp việc theo dõi và xác định thời điểm kiểm tra thuận tiện hơn.
Thông số kỹ thuật Emaux V650
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Emaux |
| Model | V650 tiêu chuẩn |
| Loại thiết bị | Bình lọc cát, van đỉnh |
| Vật liệu thân bình | Composite gia cường sợi thủy tinh |
| Diện tích lọc | 0,32 m² |
| Lưu lượng tối đa | 260 lít/phút – 15,6 m³/h |
| Kết nối van | 1,5 inch / 50 mm |
| Lượng cát tham khảo | 145 kg |
| Cỡ hạt cát đề xuất | 0,5–0,8 mm |
| Chiều cao tổng thể | 950 mm |
| Đường kính bình | 635 mm |
| Áp suất làm việc tối đa | 2,5 bar |
| Nhiệt độ tối đa | 43°C |
| Van điều khiển | 6 chức năng |
Lưu lượng tối đa là giới hạn cần xem xét khi lựa chọn thiết bị. Lưu lượng làm việc thực tế phụ thuộc vào máy bơm, cột áp, đường ống và tình trạng lớp vật liệu lọc.
Nguyên lý lọc và chức năng van Emaux V650
Nguyên lý hoạt động của bình lọc cát
Ở chế độ FILTER, nước từ máy bơm đi vào bình thông qua van điều khiển. Dòng nước đi qua lớp cát để giữ lại cặn, sau đó được thu ở phía dưới và dẫn trở về bể.
Sau một thời gian hoạt động, lớp cát cần được vệ sinh để loại bỏ chất bẩn tích tụ. Chế độ BACKWASH đảo chiều dòng nước qua lớp vật liệu, đưa cặn ra đường xả.
Bình lọc bể bơi thực hiện việc lọc cặn. Để duy trì chất lượng nước, cần kết hợp với vệ sinh bể, kiểm soát pH và khử trùng phù hợp.

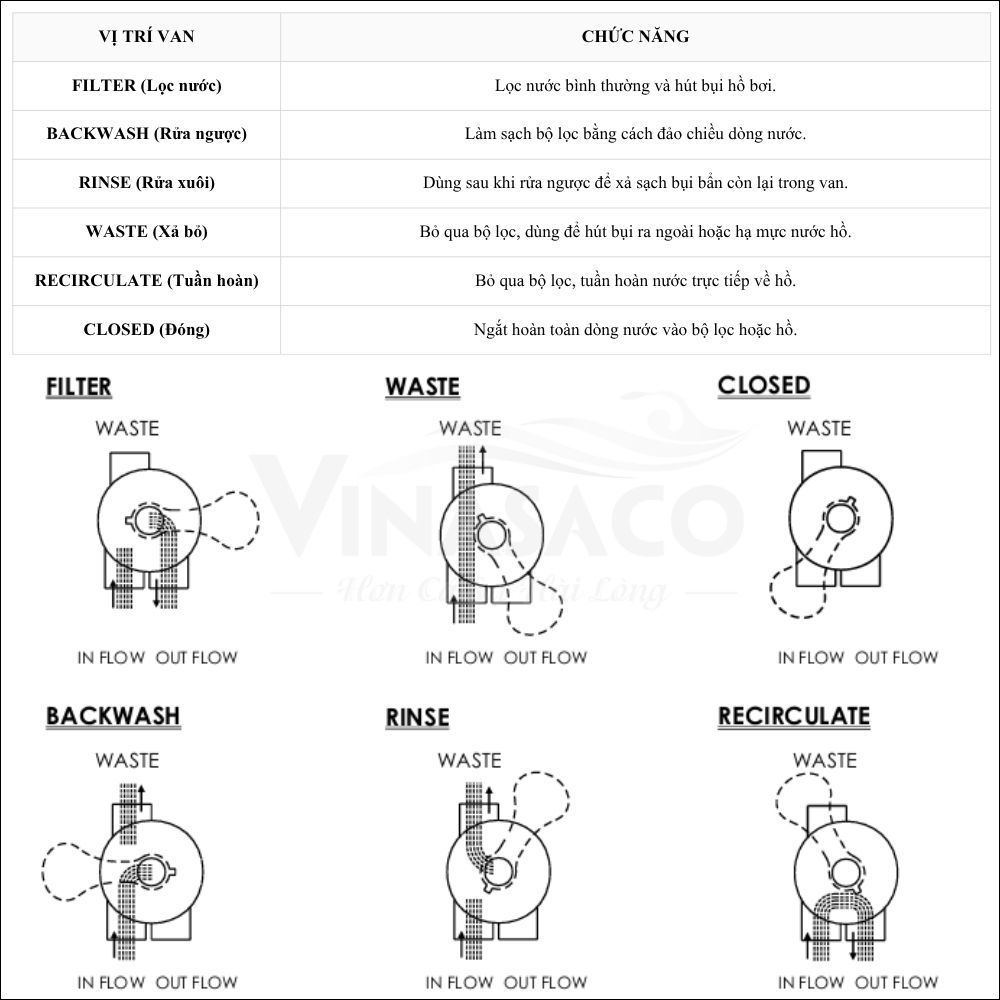

Các chế độ của van 6 chức năng
| Chế độ | Công dụng |
|---|---|
| FILTER – Lọc | Lọc nước qua lớp cát; sử dụng trong vận hành thông thường và hút vệ sinh qua hệ thống lọc phù hợp. |
| BACKWASH – Rửa ngược | Đảo chiều dòng nước để làm sạch lớp vật liệu và đưa cặn ra ngoài. |
| RINSE – Xả rửa | Sử dụng sau rửa ngược để xả cặn còn lại và ổn định lớp cát trước khi lọc. |
| WASTE – Xả bỏ | Đưa nước ra đường xả mà không qua lớp cát, phục vụ hạ mực nước hoặc hút chất bẩn trực tiếp ra ngoài. |
| RECIRCULATE – Tuần hoàn | Đưa nước trở về bể mà không qua lớp vật liệu lọc. |
| CLOSED – Đóng | Đóng đường nước qua van; không vận hành máy bơm ở chế độ này. |
Luôn tắt máy bơm bể bơi trước khi chuyển vị trí van.
Lựa chọn bình lọc Emaux V650 theo nhu cầu công trình
Tính toán lưu lượng tuần hoàn cần thiết
Lựa chọn bình lọc cần bắt đầu từ thể tích nước và thời gian tuần hoàn mục tiêu: Lưu lượng cần thiết (m³/h) = Thể tích nước trong bể (m³) ÷ Thời gian tuần hoàn mục tiêu (giờ).
Ví dụ, một bể có 48 m³ nước với thời gian tuần hoàn mục tiêu 4 giờ sẽ cần lưu lượng khoảng 12 m³/h. Đây là bước tính sơ bộ; phương án cuối cùng cần xét thêm yêu cầu sử dụng, khả năng của máy bơm và tổn thất áp lực trong hệ thống.
Không nên quy đổi lưu lượng tối đa 15,6 m³/h thành một dung tích bể cố định cho mọi công trình.
Lựa chọn máy bơm bể bơi phù hợp
Máy bơm cần đáp ứng lưu lượng yêu cầu tại cột áp thực tế. Chiều dài đường ống, chênh lệch độ cao, co nối, van và các thiết bị trên đường nước đều ảnh hưởng đến điểm làm việc của bơm.
Vì vậy, cần đối chiếu đường đặc tính máy bơm với nhu cầu tuần hoàn và khả năng của V650. Công suất động cơ chưa đủ để xác định một máy bơm có phù hợp với bình lọc hay không.
Kiểm tra kích thước phòng máy
Emaux V650 có đường kính 635 mm và chiều cao tổng thể 950 mm. Ngoài diện tích đặt bình, cần dành khoảng trống cho đường ống, thao tác van, nạp vật liệu và bảo dưỡng.
Bình phải được đặt trên nền phẳng, chắc chắn, chịu được tải trọng khi đã chứa nước cùng vật liệu lọc. Vị trí lắp đặt cần thuận tiện để quan sát đồng hồ áp suất và kiểm tra các điểm kết nối.

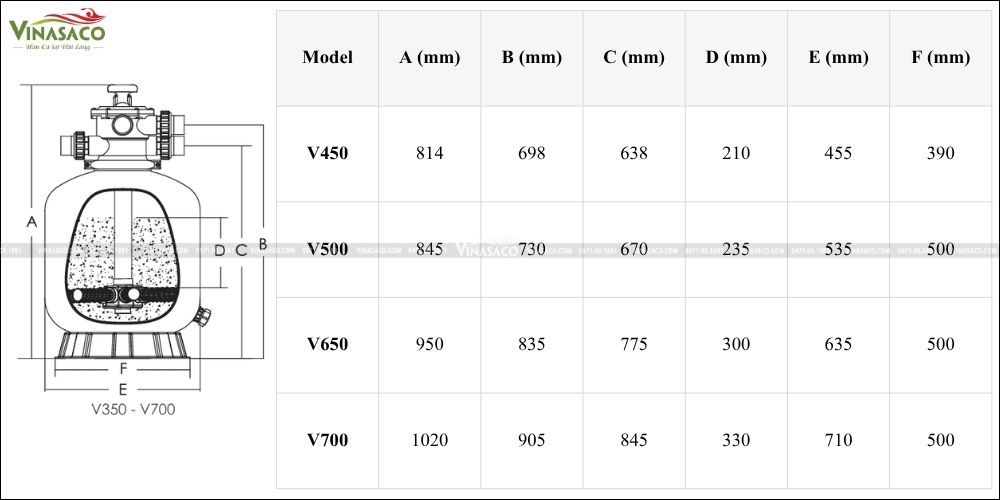

Emaux V650 tiêu chuẩn có chiều cao tổng thể 950 mm và đường kính 635 mm.
Lắp đặt Emaux V650 trong hệ thống thiết bị bể bơi
Kết nối bình lọc với máy bơm và đường ống
Đường đẩy của máy bơm được nối vào cổng PUMP trên van. Cổng RETURN nối với đường nước trở về bể, còn cổng WASTE nối với đường xả.
Các mối nối cần kín và đường ống cần được bố trí phù hợp để thuận tiện vận hành. Đường xả phải đáp ứng nhu cầu rửa ngược, xả rửa và xả bỏ của hệ thống.
Tham khảo cách bố trí phòng máy thực tế
Ảnh lắp đặt thực tế giúp hình dung vị trí bình lọc, máy bơm, các van khóa và đường ống trong phòng máy. Với mỗi công trình, cấu hình cần được điều chỉnh theo mặt bằng và nhiệm vụ của từng thiết bị.
Nếu bố trí nhiều máy bơm hoặc nhiều nhánh đường nước, cần xác định rõ chế độ hoạt động và lưu lượng đi qua bình lọc. Đồng thời, nên chừa lối tiếp cận để vệ sinh giỏ bơm, thao tác tay van và kiểm tra rò rỉ.

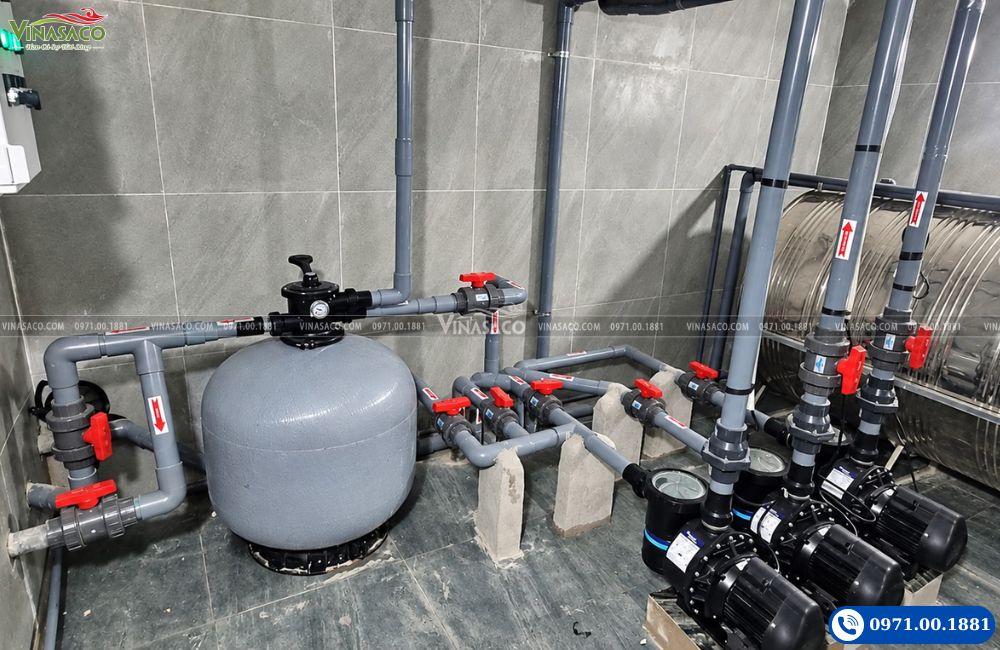

Hệ thống thực tế với bình lọc, cụm máy bơm và các nhánh đường ống.

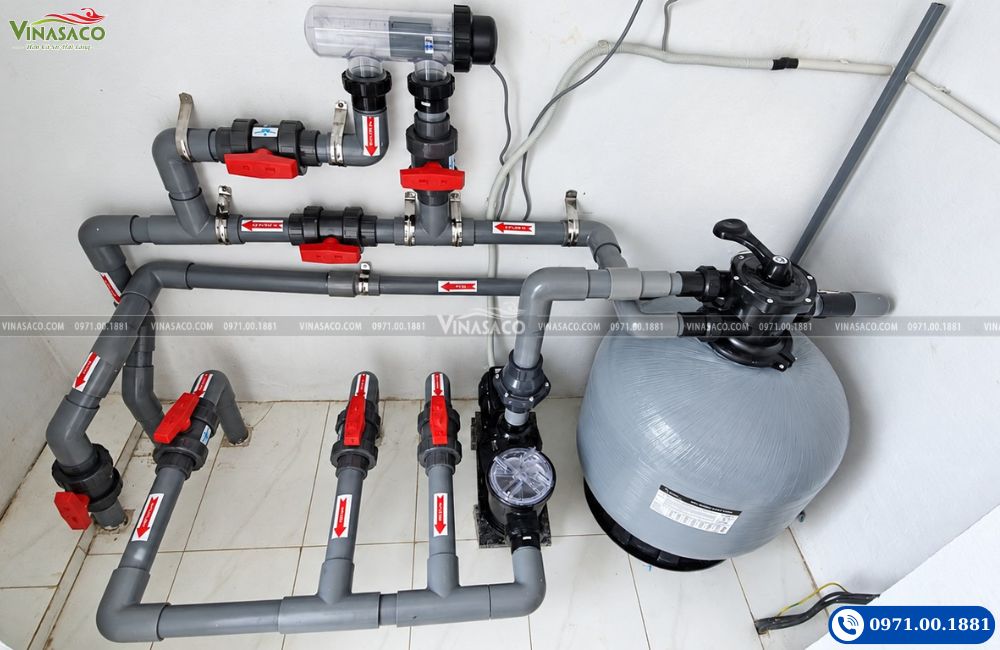

Bố trí bình lọc và đường ống cần bảo đảm khoảng trống thao tác, kiểm tra và bảo dưỡng.
Sử dụng và bảo dưỡng bình lọc bể bơi Emaux V650
Nạp vật liệu lọc đúng cách
Trước khi đổ cát, cần che miệng ống trung tâm để tránh vật liệu rơi vào. Cho nước vào khoảng nửa bình trước khi nạp cát giúp giảm tác động lên bộ phận thu nước bên dưới.
Sau khi nạp vật liệu, lắp cụm van và kiểm tra các kết nối trước khi đưa hệ thống vào hoạt động.
Rửa ngược khi khởi động lần đầu
Vật liệu mới có thể chứa bụi và hạt mịn. Cần thực hiện BACKWASH, sau đó chuyển sang RINSE trước khi đưa bình về FILTER.
Mỗi lần chuyển chế độ đều phải tắt máy bơm trước. Kiểm tra các van và đường xả để bảo đảm dòng nước được dẫn đúng hướng.
Theo dõi áp suất và vệ sinh định kỳ
Trong quá trình sử dụng, cần quan sát đồng hồ áp suất và lưu lượng nước hồi. Khi áp suất tăng hoặc dòng nước yếu đi, cần kiểm tra tình trạng lớp cát, giỏ lọc máy bơm và các bộ phận liên quan.
Thực hiện rửa ngược khi bình cần được vệ sinh, đồng thời làm sạch giỏ bơm và giỏ skimmer định kỳ. Không tháo van hoặc bộ phận kẹp giữ khi máy bơm đang chạy hay bình còn chịu áp suất.
Câu hỏi thường gặp về Emaux V650
Bình lọc Emaux V650 cần bao nhiêu cát?
Lượng cát tham khảo là 145 kg, với cỡ hạt đề xuất 0,5–0,8 mm. Nếu sử dụng vật liệu khác, cần kiểm tra lượng nạp phù hợp.
Lưu lượng tối đa của V650 là bao nhiêu?
V650 tiêu chuẩn có lưu lượng tối đa 260 lít/phút, tương đương 15,6 m³/h. Lưu lượng thực tế phụ thuộc vào điều kiện vận hành của hệ thống.
V650 có những phiên bản kết nối khác nhau không?
Ngoài V650 tiêu chuẩn dùng kết nối 1,5 inch, còn có các phiên bản mang ký hiệu PB hoặc B với kết nối và một số thông số khác. Khi đặt hàng, cần xác nhận đúng mã sản phẩm để phù hợp với thiết kế.
Có thể chuyển tay van khi máy bơm đang chạy không?
Không. Cần tắt máy bơm trước mỗi lần chuyển vị trí van, sau đó mới khởi động lại ở chế độ cần sử dụng.
Mua bình lọc bể bơi Emaux V650 tại Vinasaco
Đơn vị nhập khẩu và phân phối thiết bị bể bơi toàn quốc
Vinasaco là đơn vị nhập khẩu và phân phối thiết bị bể bơi trên toàn quốc, với hàng sẵn kho số lượng lớn, đáp ứng nhu cầu mua lẻ, đơn hàng đại lý và cung cấp cho dự án.
Bên cạnh bình lọc Emaux, Vinasaco cung cấp máy bơm bể bơi cùng các thiết bị phục vụ hệ thống tuần hoàn và xử lý nước. Khách hàng có thể trao đổi thông tin công trình để được tư vấn lựa chọn cấu hình phù hợp.

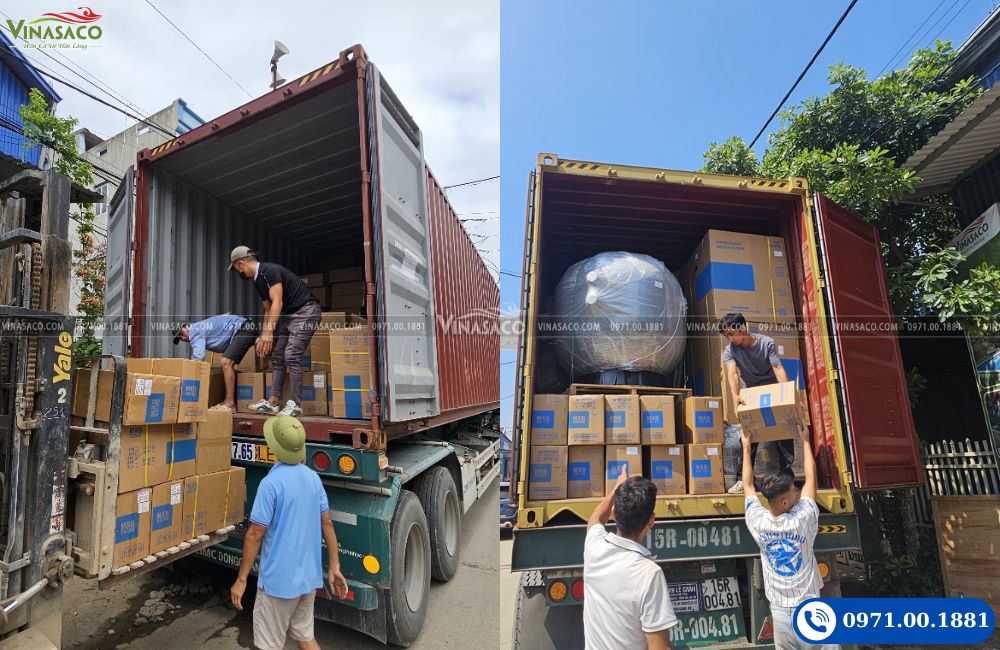

Hình ảnh tiếp nhận hàng hóa và thiết bị bể bơi tại Vinasaco.

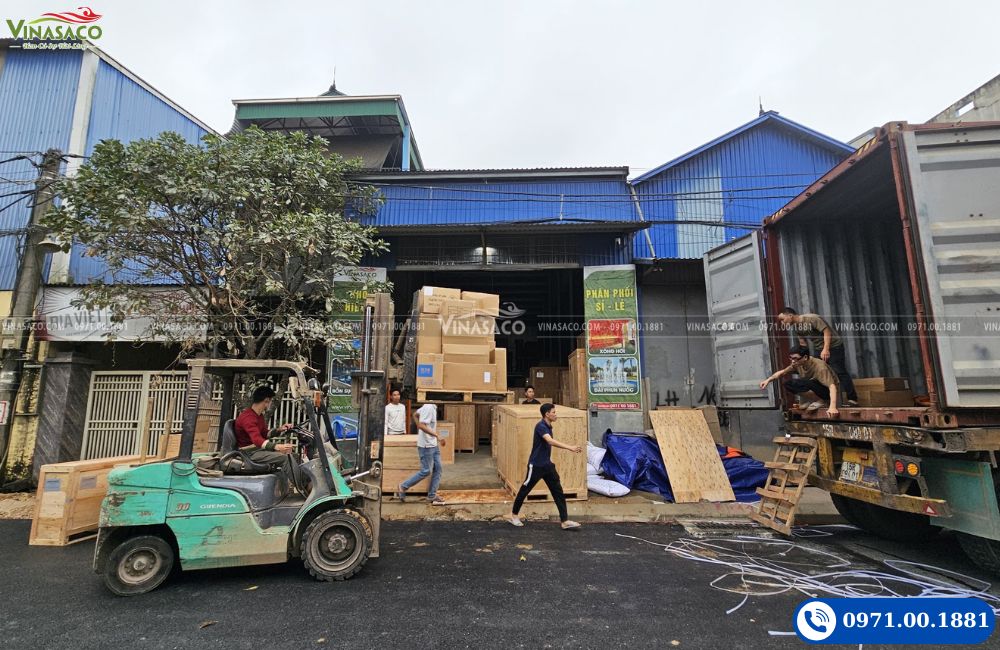

Hoạt động bốc dỡ và vận chuyển các kiện thiết bị tại kho Vinasaco.
