Bình Lọc Bể Bơi Waterco S Series – Lưu Lượng 7–55m³/h

Bình lọc bể bơi Waterco S Series – Lưu lượng 7–55m³/h

Trong hệ thống tuần hoàn nước hồ bơi, bình lọc bể bơi là thiết bị đảm nhiệm nhiệm vụ giữ lại cặn bẩn và tạp chất lơ lửng trước khi nước được tiếp tục xử lý và trả về hồ. Khả năng vận hành của bình lọc ảnh hưởng trực tiếp đến độ trong của nước, lưu lượng tuần hoàn và hiệu quả làm việc của toàn bộ phòng máy.

Bình lọc bể bơi Waterco S Series là dòng bình lọc vật liệu của Waterco – thương hiệu có nguồn gốc Australia. Sản phẩm được sản xuất tại Malaysia với nhiều kích thước từ đường kính 500mm đến 1400mm, đáp ứng nhu cầu từ bể bơi gia đình đến hồ bơi thương mại có lưu lượng tuần hoàn lớn.

Dải sản phẩm hiện gồm các model từ S500g INJ, S600g INJ, S602g INJ, S750g INJ, S900g INJ đến S1000, S1050, S1200 và S1400, với lưu lượng lọc khoảng 7–55m³/h.

Nhờ đó, người thiết kế có thể lựa chọn bình dựa trên lưu lượng thực tế của hệ thống thay vì phải sử dụng một kích thước cố định cho nhiều loại công trình khác nhau.

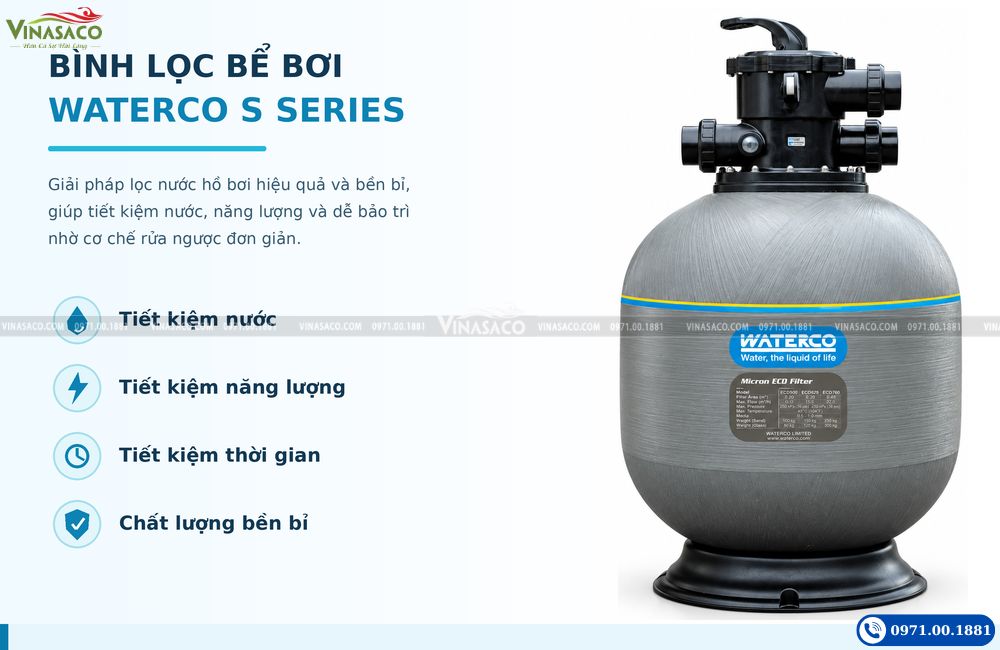

Bình lọc bể bơi Waterco S Series với nhiều kích thước, đáp ứng hệ thống tuần hoàn từ hồ bơi gia đình đến công trình thương mại.

Bình lọc Waterco S Series dùng để làm gì?

Trong hệ thống bể bơi tuần hoàn, máy bơm hút nước từ hồ qua các đầu thu như skimmer, máng tràn hoặc nắp thu đáy, sau đó đẩy nước tới bình lọc.

Tại đây, nước đi xuyên qua lớp vật liệu lọc. Các hạt cặn được giữ lại trong những khoảng nhỏ giữa các hạt vật liệu, còn nước đã qua lọc được hệ thống ống thu phía dưới tiếp nhận và đưa trở lại đường ống tuần hoàn.

Có thể hình dung chu trình cơ bản: Hồ bơi → máy bơm → bình lọc Waterco → thiết bị khử trùng → đầu trả nước → hồ bơi.

Bình lọc vì vậy đảm nhiệm chủ yếu phần lọc cơ học. Các thiết bị như máy điện phân muối, UV hoặc hệ thống châm hóa chất sẽ đảm nhiệm khâu khử trùng và kiểm soát chất lượng nước ở những bước tiếp theo.

Nguyên lý “lọc sâu” của bình lọc Waterco

Waterco sử dụng nguyên lý depth filtration – lọc sâu qua lớp vật liệu. Thay vì chỉ giữ cặn trên một bề mặt duy nhất, dòng nước đi qua chiều sâu của lớp vật liệu lọc. Cặn bẩn bị giữ lại tại những khe nhỏ giữa các hạt vật liệu trong quá trình nước di chuyển xuống dưới.

Cơ chế này giúp tận dụng toàn bộ chiều sâu của lớp lọc.

Hiệu quả thực tế phụ thuộc vào nhiều yếu tố như:

• Lưu lượng nước qua bình.
• Diện tích bề mặt lọc.
• Chiều sâu lớp vật liệu.
• Kích thước hạt vật liệu.
• Tình trạng vật liệu.
• Công suất máy bơm.
• Thời gian tuần hoàn nước.

Một điểm quan trọng là tăng lưu lượng không đồng nghĩa với tăng hiệu quả lọc. Nếu dòng nước đi qua lớp vật liệu quá nhanh, thời gian tiếp xúc giảm và hiệu quả giữ các hạt nhỏ có thể bị ảnh hưởng.

Hệ thống phân phối nước bên trong bình lọc Waterco

Một trong những bộ phận có vai trò quan trọng nhưng ít được người sử dụng chú ý là hệ thống ống thu và phân phối nước ở đáy bình.

Nếu nước chỉ tập trung tại một vài khu vực, vật liệu lọc sẽ không được sử dụng đồng đều. Vì vậy Waterco bố trí hệ thống các nhánh phía dưới nhằm phân bổ dòng nước trên diện tích lớp lọc.

Thiết kế này hỗ trợ:

• Phân phối dòng nước tương đối đồng đều.
• Khai thác tốt hơn diện tích lớp vật liệu.
• Hạn chế dòng nước tập trung tại một điểm.
• Thu nước sau lọc hiệu quả.
• Phân phối dòng nước khi rửa ngược.
• Làm sạch lớp vật liệu đồng đều hơn.

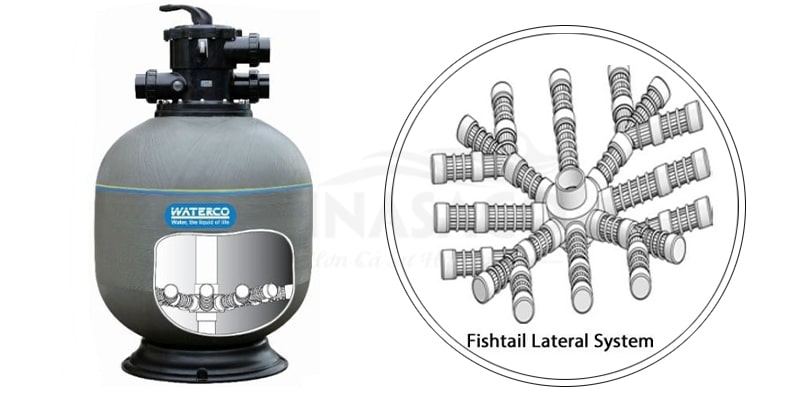

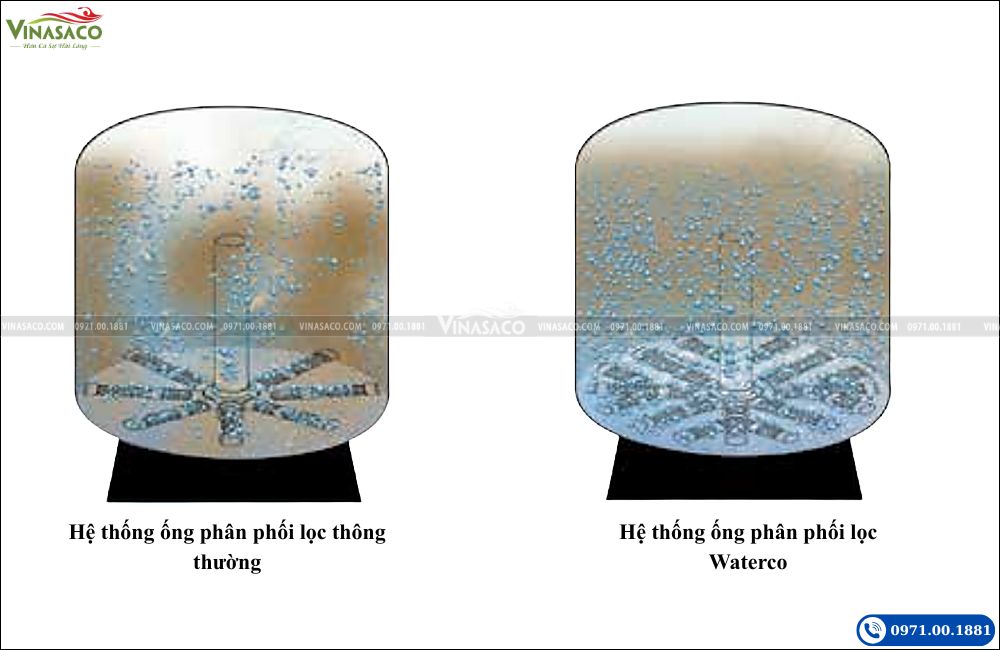

So sánh hệ thống phân phối nước thông thường và thiết kế phân phối của Waterco nhằm tăng độ đồng đều của dòng nước trong lớp lọc.

Thân bình sợi thủy tinh – cấu tạo phù hợp cho phòng máy hồ bơi

Dòng bình Micron của Waterco sử dụng kết cấu fiberglass reinforced polyester resin kết hợp sợi thủy tinh quấn bên ngoài. Các sợi thủy tinh liên tục được quấn quanh phần thân dưới lực căng được kiểm soát để tạo thành kết cấu bình liền khối.

So với các kết cấu kim loại thông thường, vật liệu này có nhiều đặc điểm phù hợp với phòng máy hồ bơi:

• Không bị gỉ như thép thông thường.
• Thích hợp với môi trường có độ ẩm cao.
• Chống tác động của nhiều điều kiện hóa chất thường gặp trong hệ thống bể bơi.
• Kết cấu liền khối.
• Có khả năng chịu áp lực làm việc của hệ thống.
• Trọng lượng phù hợp với việc vận chuyển và lắp đặt.

Đối với nhóm S600 và S602, Waterco còn ứng dụng công nghệ ép phun cho phần thân bên trong nhằm tăng độ đồng đều trong quá trình sản xuất.

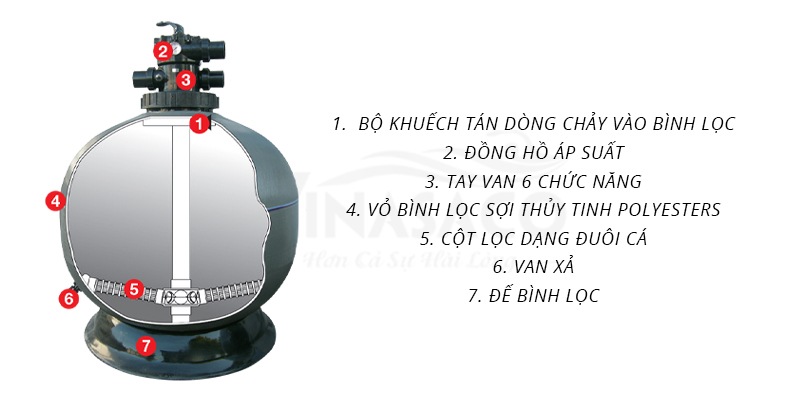

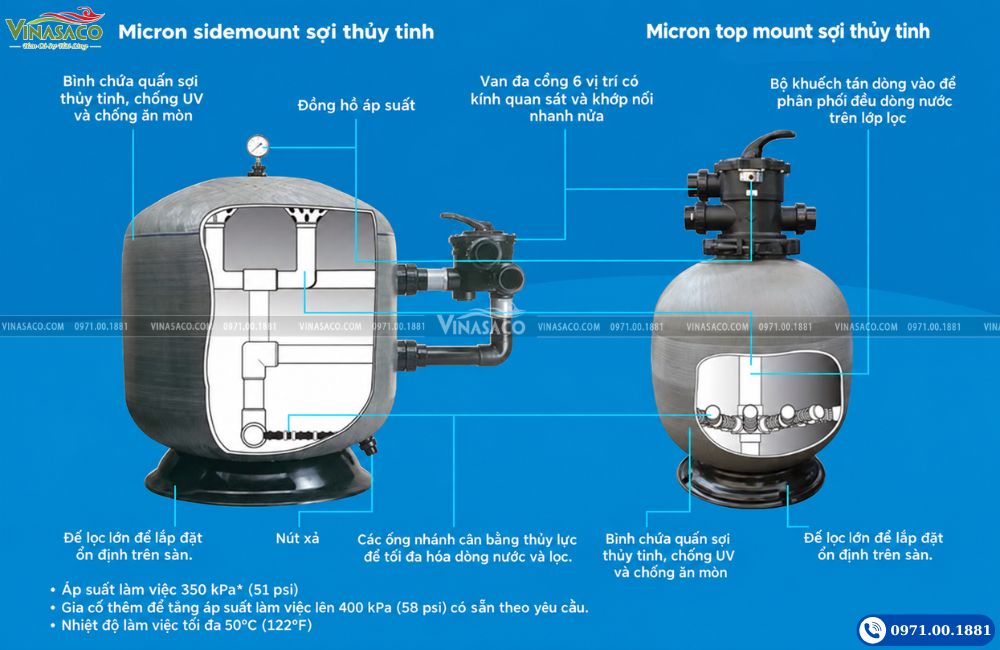

Cấu tạo bình lọc Waterco Micron với thân quấn sợi thủy tinh, hệ thống đường nước và các nhánh phân phối phía dưới lớp lọc.

Van đa chức năng giúp vận hành và bảo trì thuận tiện

Trên bình lọc Waterco được bố trí van đa chức năng để điều hướng dòng nước theo từng chế độ vận hành.

Các vị trí thường được sử dụng gồm:

• Filter: chế độ lọc bình thường.
• Backwash: đảo chiều dòng nước để rửa lớp vật liệu lọc.
• Rinse: ổn định lại lớp vật liệu và xả phần cặn còn lại sau khi backwash.
• Waste: đưa nước trực tiếp ra đường xả.
• Recirculate: cho nước tuần hoàn mà không đi qua lớp vật liệu.
• Closed: đóng đường nước qua van.

Cụm van còn có đồng hồ áp suất giúp người vận hành theo dõi tình trạng làm việc của bình.

Một nguyên tắc quan trọng khi sử dụng là tắt máy bơm trước khi thay đổi vị trí tay van. Không xoay van trong lúc máy bơm đang hoạt động.

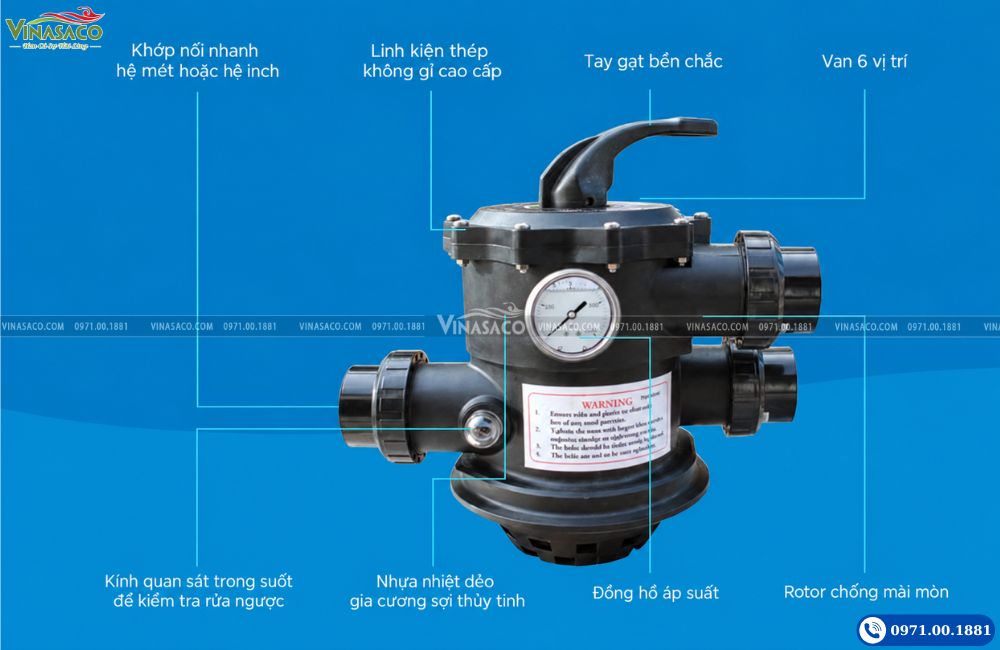

Cụm van đa chức năng Waterco tích hợp tay gạt, đồng hồ áp suất, kính quan sát và các đầu kết nối đường nước.

Thông số kỹ thuật bình lọc bể bơi Waterco S Series

Dải Waterco S Series có nhiều model để lựa chọn theo lưu lượng và quy mô hồ.

Khối lượng vật liệu và thông số lắp đặt nên được đối chiếu theo đúng model thực tế trước khi nạp vật liệu hoặc thiết kế phòng máy.

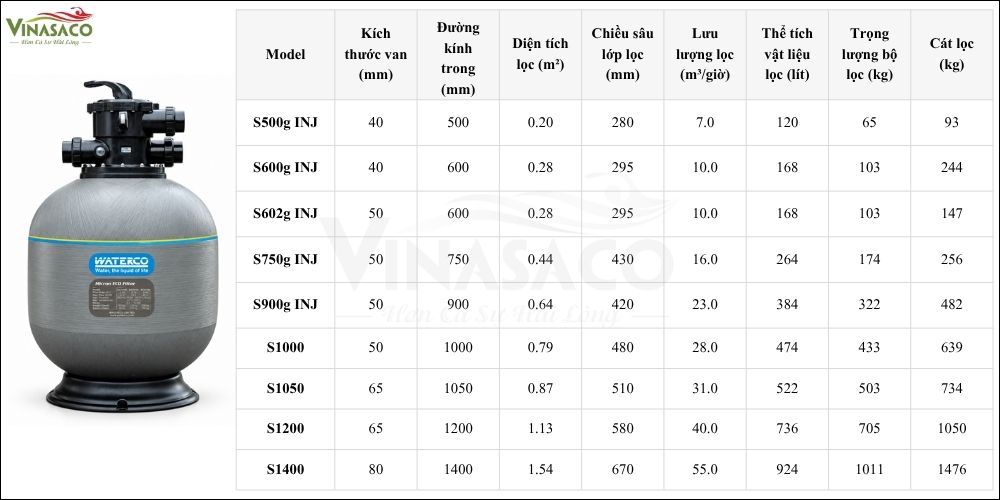

Thông số kỹ thuật Waterco S Series với đường kính bình từ 500–1400mm và lưu lượng lọc từ 7–55m³/h.

Kích thước lắp đặt bình lọc Waterco S Series

Ngoài lưu lượng, kích thước tổng thể là thông số rất quan trọng khi thiết kế phòng máy.

Các model lớn như S1000, S1050, S1200 hay S1400 cần được tính toán trước về:

• Chiều cao phòng máy.
• Chiều rộng lối vận chuyển.
• Khoảng cách tới tường.
• Không gian thao tác tay van.
• Khoảng trống để bảo trì.
• Khả năng chịu tải của nền.
• Vị trí đường nước và đường xả.

Đặc biệt với S1200 và S1400, tổng tải trọng sau khi nạp vật liệu và chứa đầy nước có thể rất lớn. Nền đặt bình vì vậy cần bằng phẳng, chắc chắn và được tính toán phù hợp từ giai đoạn thi công.

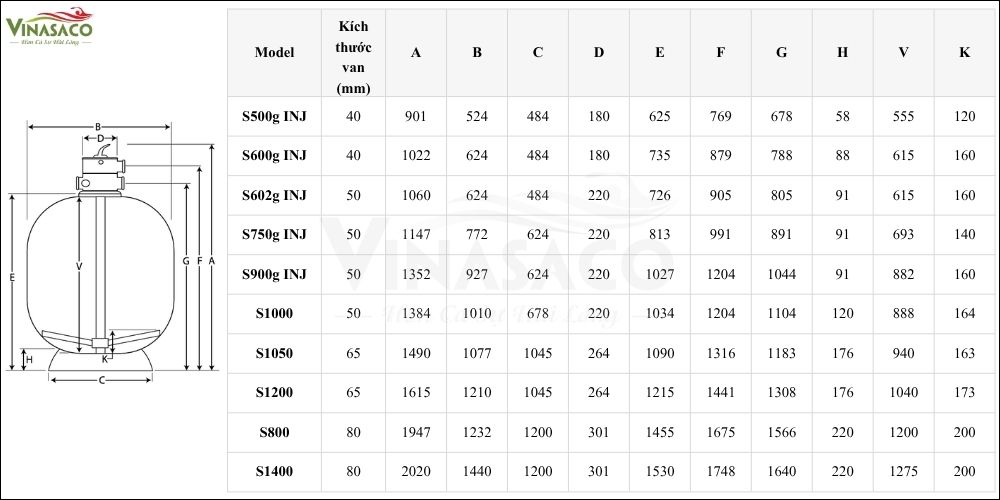

Bản vẽ kích thước các model bình lọc Waterco S Series giúp xác định không gian bố trí và cao độ đường ống trong phòng máy.

Nên chọn bình Waterco model nào?

Không nên lựa chọn bình lọc chỉ dựa vào đường kính bình hoặc giá thành. Thông số quan trọng nhất cần xác định trước là lưu lượng tuần hoàn yêu cầu của hồ.

Công thức tham khảo cơ bản: Lưu lượng Q = Thể tích hồ / Thời gian tuần hoàn

Ví dụ một hồ có thể tích 80m³ và yêu cầu hoàn thành một chu kỳ tuần hoàn trong 4 giờ: Q = 80 / 4 = 20m³/h

Khi đó bình lọc phải có lưu lượng phù hợp với khoảng 20m³/h, đồng thời máy bơm cũng cần được lựa chọn theo hệ thống thực tế và tổn thất đường ống.

Có thể tham khảo nhanh:

• S500g INJ – 7m³/h: hệ thống hồ nhỏ.
• S600g/S602g INJ – 10m³/h: hồ gia đình nhỏ và trung bình.
• S750g INJ – 16m³/h: hồ gia đình lớn, villa hoặc bể dịch vụ nhỏ.
• S900g INJ – 23m³/h: hồ thương mại quy mô vừa.
• S1000 – 28m³/h: hệ thống cần lưu lượng lớn hơn.
• S1050 – 31m³/h: bể thương mại.
• S1200 – 40m³/h: công trình lưu lượng cao.
• S1400 – 55m³/h: hệ thống bể lớn hoặc phòng máy thương mại.

Đây chỉ là định hướng theo lưu lượng danh nghĩa. Việc chọn thực tế còn cần tính tới cột áp máy bơm, chiều dài ống, số lượng co van, thiết bị gia nhiệt, thiết bị khử trùng và cấu hình vận hành.

S600g INJ và S602g INJ khác nhau thế nào?

Hai model này đều có:

• Đường kính trong 600mm.
• Diện tích lọc 0,28m².
• Chiều sâu lớp lọc 295mm.
• Lưu lượng khoảng 10m³/h.

Điểm dễ nhận thấy trong bảng thông số là kích thước van kết nối:

• S600g INJ: 40mm.
• S602g INJ: 50mm.

Do đó nếu thay thế bình cho hệ thống đang sử dụng sẵn đường ống, cần kiểm tra chính xác model và cỡ kết nối chứ không nên chỉ nhìn đường kính thân bình.

Waterco S Series rửa ngược như thế nào?

Sau một thời gian lọc, bụi bẩn và cặn sẽ tích tụ ngày càng nhiều giữa các hạt vật liệu.

Khi lớp lọc bị bẩn:

• Trở lực tăng.
• Áp suất trong bình tăng.
• Lưu lượng nước giảm.
• Dòng trả về bể yếu hơn.
• Hiệu quả tuần hoàn giảm.

Lúc này cần tiến hành rửa ngược – backwash.

Ở chế độ này, chiều dòng nước được đảo lại. Nước đi từ phía dưới lên trên, làm xáo trộn lớp vật liệu và cuốn cặn bẩn ra ngoài qua đường xả.

Sau khi backwash thường tiếp tục chạy chế độ Rinse trong thời gian ngắn để ổn định lại lớp lọc trước khi chuyển về Filter.

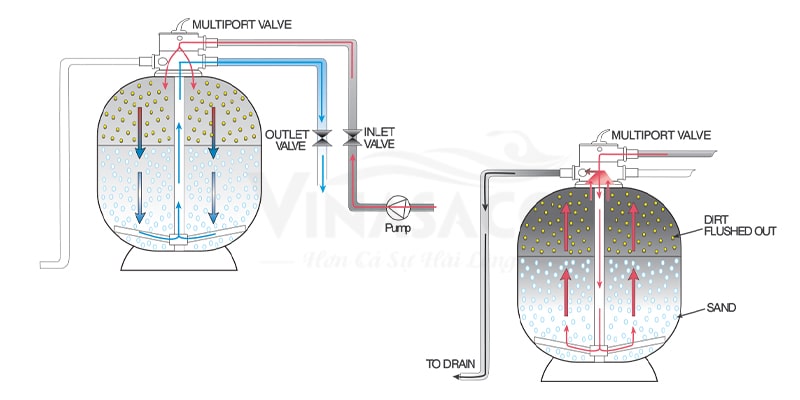

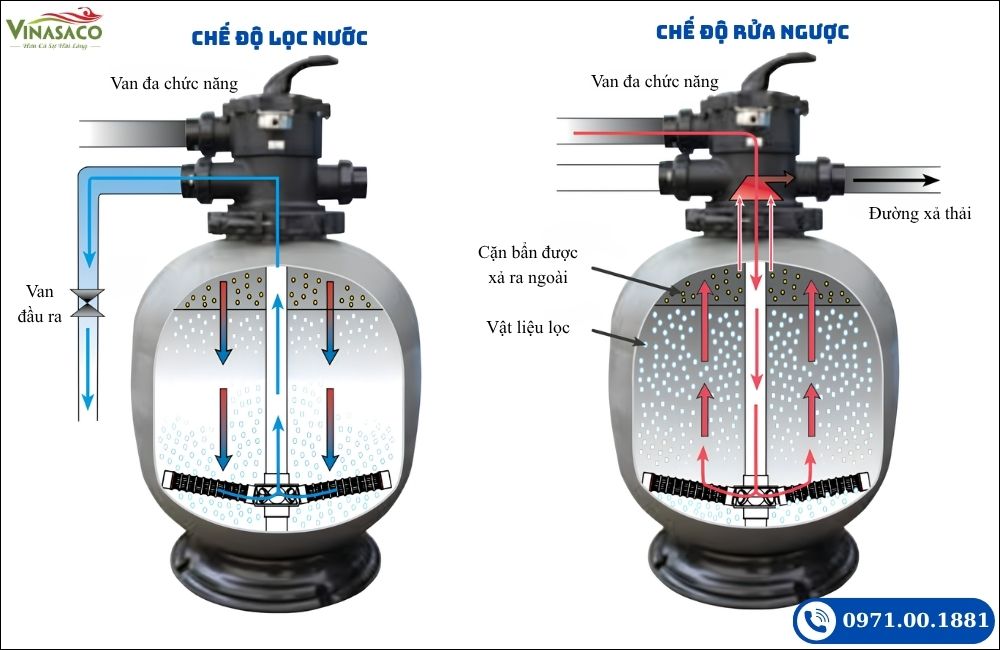

Nguyên lý dòng nước ở chế độ lọc và rửa ngược của bình lọc Waterco giúp loại bỏ cặn tích tụ trong lớp vật liệu.

Thiết kế phân phối dòng nước hỗ trợ quá trình rửa ngược

Hiệu quả backwash không chỉ phụ thuộc vào máy bơm. Hệ thống lateral phía dưới cũng quyết định nước có được phân bố đều trên toàn bộ lớp lọc hay không.

Thiết kế phân phối hợp lý giúp:

• Làm giãn lớp vật liệu đồng đều.
• Đưa cặn khỏi nhiều khu vực trong bình.
• Hạn chế vùng dòng chảy yếu.
• Giảm thời gian rửa không cần thiết.
• Nâng cao hiệu quả sử dụng nước.

Ở các cấu hình Waterco Micron ECO sử dụng hệ lateral thiết kế tối ưu kiểu “fish tail”, hiệu quả thủy lực trong quá trình lọc và backwash được cải thiện, qua đó có thể giảm lượng nước sử dụng khi rửa ngược so với hệ thống phân phối thông thường trong cùng điều kiện phù hợp.

Không nên hiểu điều này là mọi hệ thống sẽ tiết kiệm một tỷ lệ cố định, vì lượng nước thực tế còn phụ thuộc model bình, máy bơm, mức độ bẩn và thời gian backwash.

Lưu lượng thấp hơn không có nghĩa lọc kém hơn

Một sai lầm khá phổ biến là lựa chọn máy bơm bể bơi có lưu lượng càng lớn càng tốt.

Trên thực tế, khi nước đi qua bình quá nhanh:

• Thời gian tiếp xúc với lớp lọc giảm.
• Trở lực hệ thống tăng.
• Máy bơm tiêu thụ nhiều năng lượng hơn.
• Khả năng giữ các hạt cặn nhỏ có thể giảm.

Lựa chọn lưu lượng phù hợp với diện tích lọc sẽ giúp hệ thống làm việc ổn định hơn. Đây cũng là lý do Waterco cung cấp nhiều kích thước khác nhau từ S500 đến S1400 thay vì sử dụng một vài model cho mọi công trình.

Khi nào cần rửa ngược bình lọc?

Không nên thực hiện backwash theo một khoảng thời gian cố định cho tất cả hồ.

Tần suất phụ thuộc vào:

• Số lượng người sử dụng.
• Hồ trong nhà hay ngoài trời.
• Lượng bụi và lá cây.
• Chất lượng nguồn nước.
• Loại vật liệu lọc.
• Lưu lượng vận hành.
• Tình trạng hệ thống.

Cách thực tế là quan sát đồng hồ áp suất và lưu lượng nước trả về.

Sau khi bình đã được vệ sinh sạch, nên ghi nhận áp suất vận hành ban đầu. Khi áp suất tăng rõ rệt hoặc dòng trả về giảm, cần kiểm tra tình trạng bình và thực hiện backwash nếu cần.

Bố trí bình lọc Waterco trong phòng máy thực tế

Trong một hệ thống cơ bản, bình Waterco thường được bố trí sau máy bơm: Hồ bơi → đường hút → máy bơm → bình lọc → thiết bị khử trùng → đường trả → hồ bơi.

Tùy thiết kế, hệ thống còn có thể tích hợp:

• Máy điện phân muối.
• Bộ châm hóa chất.
• UV.
• Ozone.
• Máy gia nhiệt.
• Bộ trao đổi nhiệt.
• Máy bơm massage.
• Máy bơm thác nước.

Đối với những hồ lớn, nhiều máy bơm có thể được bố trí cho từng tuyến riêng nhưng cùng hoạt động trong một phòng kỹ thuật.

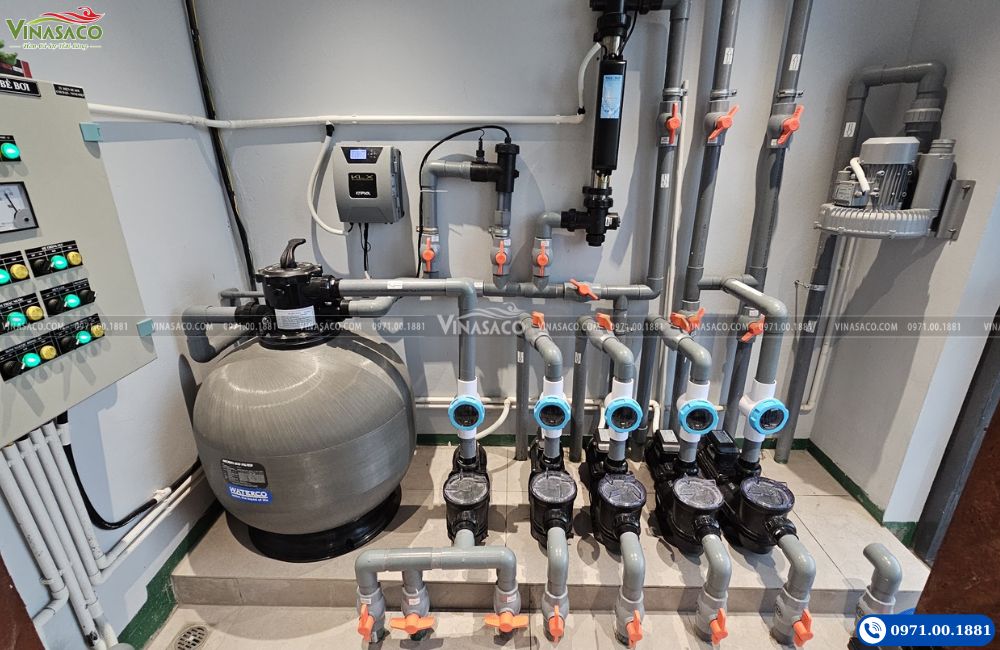

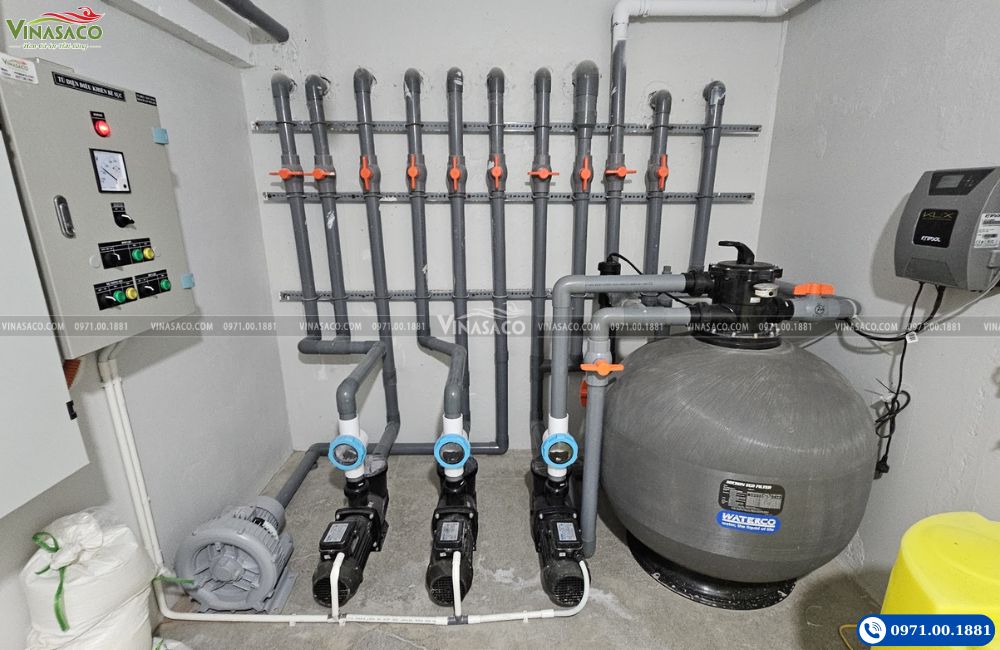

Hình ảnh thực tế phòng máy sử dụng bình lọc Waterco

Một số lưu ý khi lắp đặt bình lọc Waterco

Khi thiết kế và thi công nên chú ý một số điểm sau:

• Chọn đúng lưu lượng máy bơm. Không để lưu lượng vượt quá khả năng làm việc của bình lọc.
• Kiểm tra kích thước van. Dải sản phẩm sử dụng đầu nối từ 40mm đến 80mm tùy model.
• Chuẩn bị nền chắc chắn. Đặc biệt với S1200 và S1400 do trọng lượng vật liệu lọc lớn.
• Chừa khoảng trống bảo trì. Không đặt bình sát tường hoặc tại vị trí gây khó tháo van và bảo dưỡng.
• Thiết kế đường backwash riêng. Nước rửa ngược chứa nhiều cặn không nên đưa trở lại hồ.
• Tắt máy bơm trước khi chuyển tay van.
• Nạp đúng khối lượng vật liệu. Không tự ý tăng lượng cát với suy nghĩ càng nhiều thì lọc càng tốt.

Câu hỏi thường gặp về bình lọc Waterco S Series

Bình lọc Waterco S Series có lưu lượng bao nhiêu?

Dải model trong bài có lưu lượng khoảng 7–55m³/h, từ S500g INJ đến S1400.

Model nào phù hợp bể gia đình?

Các model nhỏ như S500g, S600g, S602g hoặc S750g thường là nhóm có thể cân nhắc cho bể gia đình. Cần tính theo thể tích hồ và thời gian tuần hoàn cụ thể.

Model lớn nhất trong dải này là gì?

S1400 có đường kính trong khoảng 1.400mm, diện tích lọc 1,54m² và lưu lượng lọc khoảng 55m³/h.

S1200 có lưu lượng bao nhiêu?

Khoảng 40m³/h, với đường kính trong khoảng 1.200mm.

S1400 cần bao nhiêu vật liệu lọc?

Bảng thông số cung cấp mức cát lọc khoảng 1.476kg.

Bình lọc Waterco có cần backwash không?

Có. Rửa ngược giúp loại bỏ cặn tích tụ trong lớp vật liệu sau một thời gian lọc.

Có thể dùng chung với máy điện phân muối không?

Có. Bình lọc thực hiện lọc cơ học, còn máy điện phân muối đảm nhiệm quá trình tạo clo để khử trùng nước. Hai thiết bị thường được kết hợp trong cùng hệ tuần hoàn.

Bình lọc Waterco có dùng được cho hồ thương mại không?

Có. Các model lớn như S900g, S1000, S1050, S1200 và S1400 đáp ứng nhiều hệ thống có yêu cầu lưu lượng cao. Việc chọn model vẫn cần dựa trên tính toán thủy lực của từng công trình.

Vinasaco nhập khẩu và phân phối thiết bị bể bơi – hàng sẵn kho, giao toàn quốc

Một bình lọc phù hợp không chỉ cần đúng thương hiệu mà còn phải được lựa chọn đồng bộ với thể tích hồ, máy bơm, đường ống, thời gian tuần hoàn và hệ thống khử trùng.

Vinasaco là đơn vị nhập khẩu và phân phối thiết bị bể bơi, cung cấp đồng bộ các nhóm sản phẩm cho hệ thống phòng máy như bình lọc, máy bơm, thiết bị khử trùng, máy điện phân muối, đèn và phụ kiện bể bơi.

Đối với bình lọc bể bơi Waterco S Series, khách hàng có thể gửi:

• Kích thước hồ.
• Thể tích nước.
• Loại hình sử dụng.
• Thời gian tuần hoàn mong muốn.
• Model máy bơm đang sử dụng.
• Đường kính đường ống.
• Hình ảnh hoặc bản vẽ phòng máy.

Đội ngũ Vinasaco có thể dựa trên các thông tin đó để hỗ trợ đối chiếu lưu lượng và lựa chọn model phù hợp từ S500g INJ đến S1400.

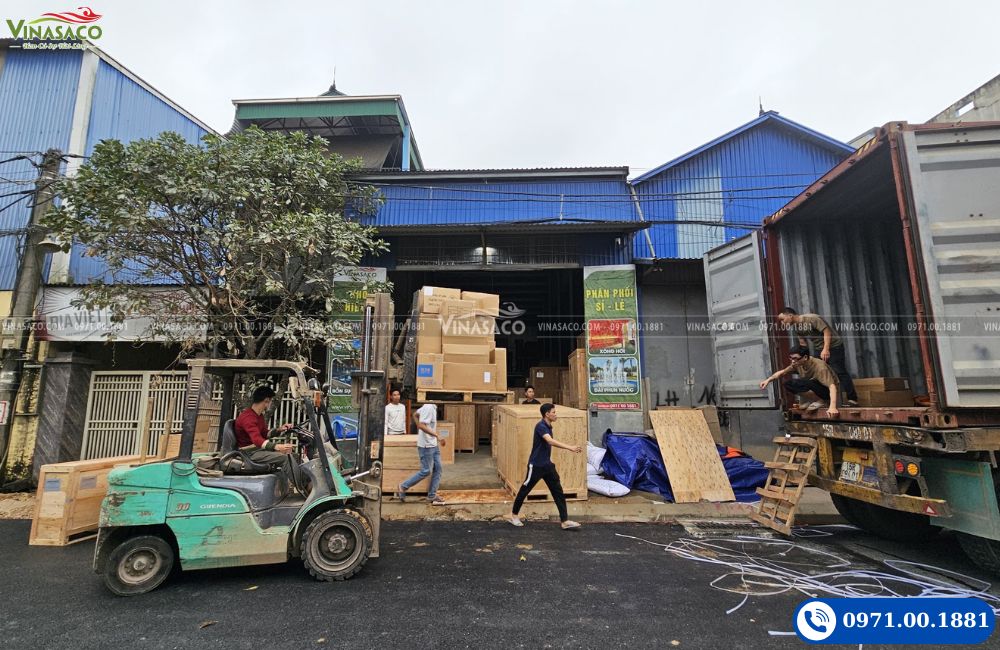

Vinasaco chủ động nguồn thiết bị bể bơi sẵn kho, phục vụ khách hàng cá nhân, đại lý, nhà thầu và các dự án cần số lượng lớn, hỗ trợ giao hàng trên toàn quốc.
