Bình lọc bể bơi van ngang Waterco SM Series

Bình lọc bể bơi Waterco SM Series là dòng bình lọc vật liệu thiết kế van ngang của thương hiệu Waterco – Australia, sản xuất tại Malaysia. Sản phẩm được sử dụng trong hệ thống tuần hoàn để giữ lại cặn bẩn, tạp chất lơ lửng, góp phần duy trì nguồn nước hồ bơi sạch và trong.

Khác với dòng bình lọc đặt van trên đỉnh, SM Series bố trí van đa chức năng ở bên hông thân bình. Thiết kế này giúp giảm chiều cao lắp đặt tổng thể và tạo thuận lợi trong những phòng máy có giới hạn về khoảng không phía trên.

Dải sản phẩm khá rộng, gồm SM500, SM600, SM700, SM750, SM900, SM1050, SM1200, SM1400 và SM1600, với lưu lượng lọc từ khoảng 7 đến 72m³/h, phù hợp từ bể bơi gia đình đến các hệ thống hồ bơi thương mại có lưu lượng tuần hoàn lớn.

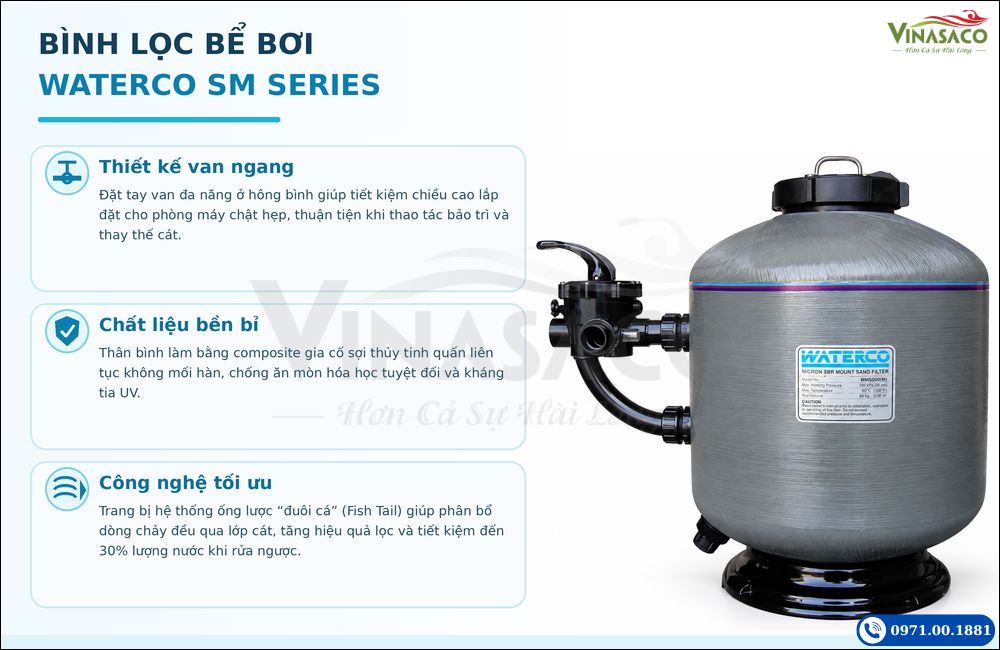

Bình lọc bể bơi van ngang Waterco SM Series với thiết kế Side Mount giúp tối ưu chiều cao lắp đặt trong phòng máy.

Điểm nổi bật của bình lọc Waterco SM Series

Thiết kế van ngang tối ưu không gian phòng máy

Van đa chức năng được bố trí bên hông thay vì phía trên đỉnh bình. Nhờ đó, khu vực phía trên có thể dành cho nắp bảo trì lớn, thuận tiện hơn khi cần kiểm tra bên trong, bổ sung hoặc thay thế vật liệu lọc.

Thiết kế này đặc biệt hữu ích tại:

• Phòng máy có chiều cao hạn chế.
• Công trình cần bố trí nhiều bình lọc song song.
• Hệ thống thương mại có yêu cầu bảo trì thường xuyên.
• Phòng kỹ thuật cần tối ưu đường ống và không gian vận hành.

Tuy nhiên, bình van ngang cần khoảng trống bên hông phù hợp cho cụm van và đường ống, vì vậy kích thước phòng máy vẫn cần được tính toán trước theo đúng model.

Thân bình quấn sợi thủy tinh bền chắc

Waterco sử dụng công nghệ filament winding – quấn sợi thủy tinh cho thân bình Micron.

Phần vỏ bên trong được tạo từ polyester resin gia cường sợi thủy tinh, sau đó các sợi fiberglass chất lượng cao được quấn liên tục quanh thân dưới lực căng được kiểm soát.

Cấu trúc này tạo thành một thân bình liền khối, không sử dụng các đường hàn kim loại thông thường.

Ưu điểm của kết cấu này gồm:

• Khả năng chịu áp lực tốt.
• Chống ăn mòn trong môi trường hồ bơi.
• Chịu ảnh hưởng của tia UV.
• Không gặp hiện tượng gỉ sét như vật liệu thép thông thường.
• Thích hợp với môi trường phòng máy có độ ẩm cao.
• Độ bền cơ học tốt khi vận hành lâu dài.

Áp suất làm việc tiêu chuẩn của dòng bình Micron là khoảng 250kPa – 36psi. Waterco cũng có tùy chọn gia cường cho một số cấu hình yêu cầu áp suất làm việc cao hơn.

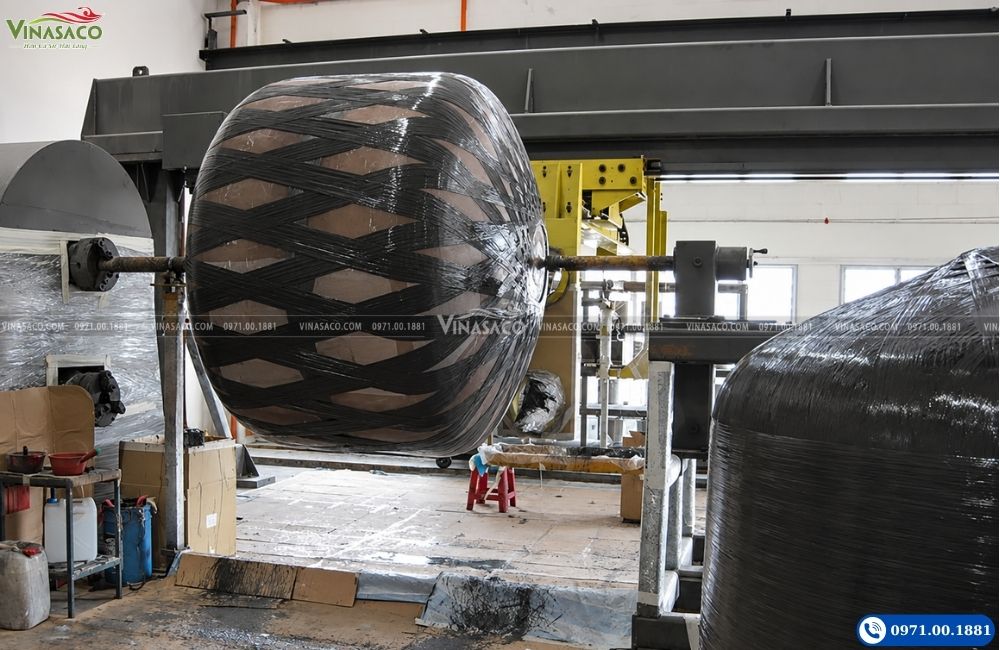

Công nghệ quấn sợi thủy tinh liên tục giúp tạo kết cấu thân bình Waterco chắc chắn và phù hợp với môi trường phòng máy hồ bơi.

Cấu tạo bình lọc Waterco SM Series

Waterco SM Series được thiết kế với các bộ phận chính phối hợp để đảm bảo dòng nước được phân bổ hợp lý trong quá trình lọc và rửa ngược.

Các thành phần nổi bật gồm:

1. Bộ khuếch tán dòng nước vào: giúp phân bố nước trên bề mặt lớp vật liệu lọc thay vì tập trung tại một vị trí.
2. Đồng hồ áp suất: hỗ trợ theo dõi áp lực bên trong bình để đánh giá tình trạng vận hành và thời điểm cần vệ sinh.
3. Van đa chức năng 6 vị trí: điều khiển các chế độ lọc, rửa ngược và vận hành hệ thống.
4. Thân bình quấn sợi thủy tinh: chống UV và chống ăn mòn.
5. Hệ thống ống phân phối cân bằng thủy lực: thu nước sau lọc và phân phối nước trong quá trình backwash.
6. Van xả thủ công: hỗ trợ xả nước khi cần bảo trì, tùy cấu hình.
7. Đế bình kích thước lớn: giúp bình đứng ổn định trên nền phòng máy.

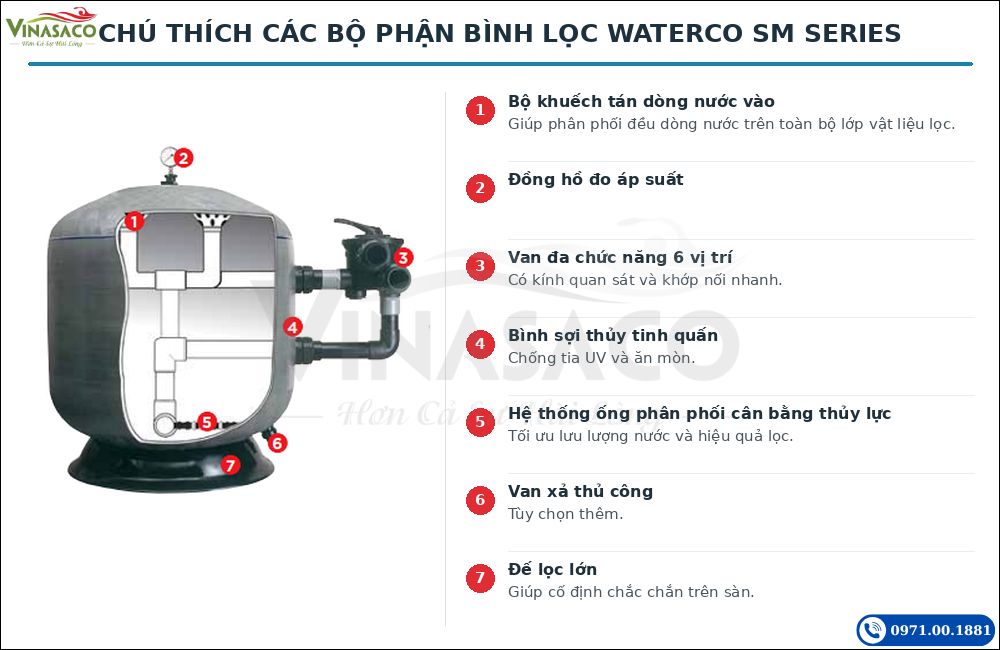

Các bộ phận chính của bình lọc Waterco SM Series gồm bộ khuếch tán, van 6 chức năng, đồng hồ áp suất, hệ thống phân phối và thân bình sợi thủy tinh.

Hệ thống phân phối nước giúp khai thác đều lớp vật liệu lọc

Một trong những yếu tố ảnh hưởng trực tiếp đến hiệu quả của bình lọc là cách dòng nước được phân phối bên trong.

Nếu nước chỉ tập trung tại một khu vực, một phần vật liệu lọc sẽ không được khai thác hiệu quả. Điều này có thể tạo ra các vùng dòng chảy mạnh – yếu không đồng đều và ảnh hưởng đến hiệu quả lọc.

Waterco sử dụng hệ thống phân phối cân bằng thủy lực nhằm:

• Phân bổ dòng nước trên lớp vật liệu.
• Tăng mức độ sử dụng diện tích lọc.
• Hạn chế hiện tượng dòng nước tập trung.
• Thu nước sau lọc đồng đều hơn.
• Cải thiện quá trình rửa ngược.
• Hỗ trợ loại bỏ cặn khỏi lớp lọc.

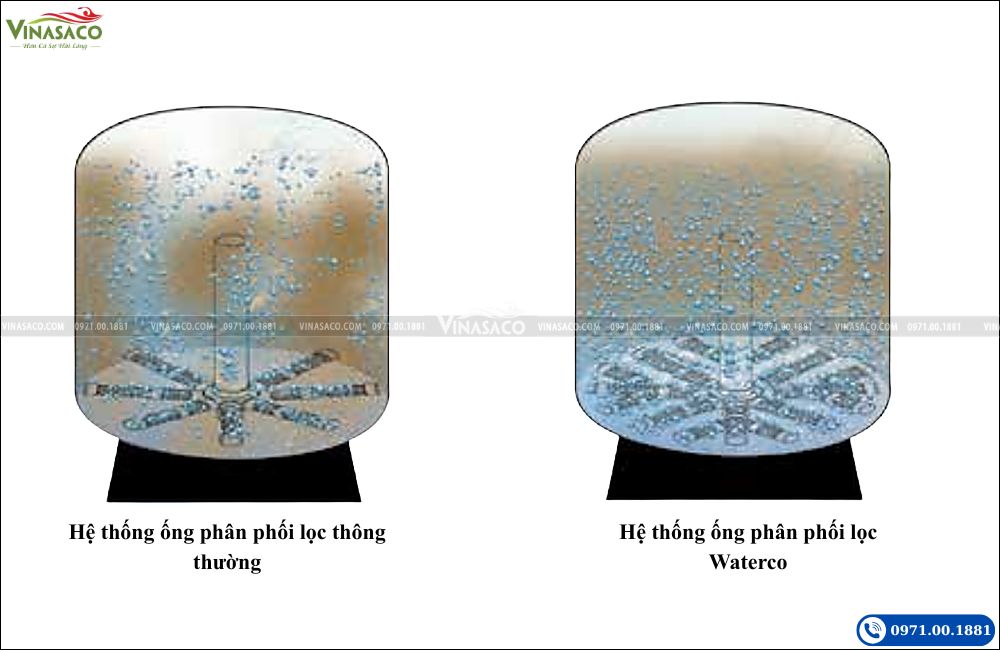

So sánh khả năng phân phối dòng nước của hệ thống thông thường và hệ thống phân phối lọc Waterco.

Nguyên lý hoạt động của bình lọc Waterco SM

Bình lọc hoạt động dựa trên nguyên lý lọc sâu – depth filtration.

Khi máy bơm hoạt động, nước hồ bơi được đẩy vào bình và đi xuyên qua lớp vật liệu. Các cặn bẩn sẽ bị giữ lại trong những khe nhỏ giữa các hạt vật liệu, trong khi nước sau lọc được hệ thống lateral phía dưới thu lại.

Dòng nước sạch sau đó đi qua van đa chức năng và trở về hồ hoặc tiếp tục qua các thiết bị khử trùng bể bơi như máy điện phân muối, UV hay hệ thống châm hóa chất tùy thiết kế.

Một hệ thống cơ bản có thể hình dung: Hồ bơi → máy bơm → bình lọc Waterco → thiết bị khử trùng → đầu trả nước → hồ bơi.

Chế độ lọc và rửa ngược của Waterco SM Series

Sau một thời gian vận hành, cặn bẩn tích tụ trong lớp vật liệu khiến trở lực của bình tăng lên.

Các biểu hiện thường gặp gồm:

• Áp suất trên đồng hồ tăng.
• Lưu lượng nước trả về hồ giảm.
• Máy bơm phải làm việc với trở lực lớn hơn.
• Hiệu quả tuần hoàn giảm.

Lúc này cần thực hiện Backwash – rửa ngược.

Ở chế độ Filter, nước đi từ phía trên xuống qua lớp lọc rồi được hệ thống lateral thu lại.

Khi chuyển sang Backwash, dòng nước được đảo chiều từ dưới lên trên, làm xáo trộn lớp vật liệu và cuốn cặn bẩn ra đường xả.

Sau backwash nên chuyển sang Rinse để ổn định lại vật liệu trước khi quay về chế độ Filter.

Khi thay đổi vị trí tay van, cần tắt máy bơm trước khi thao tác.

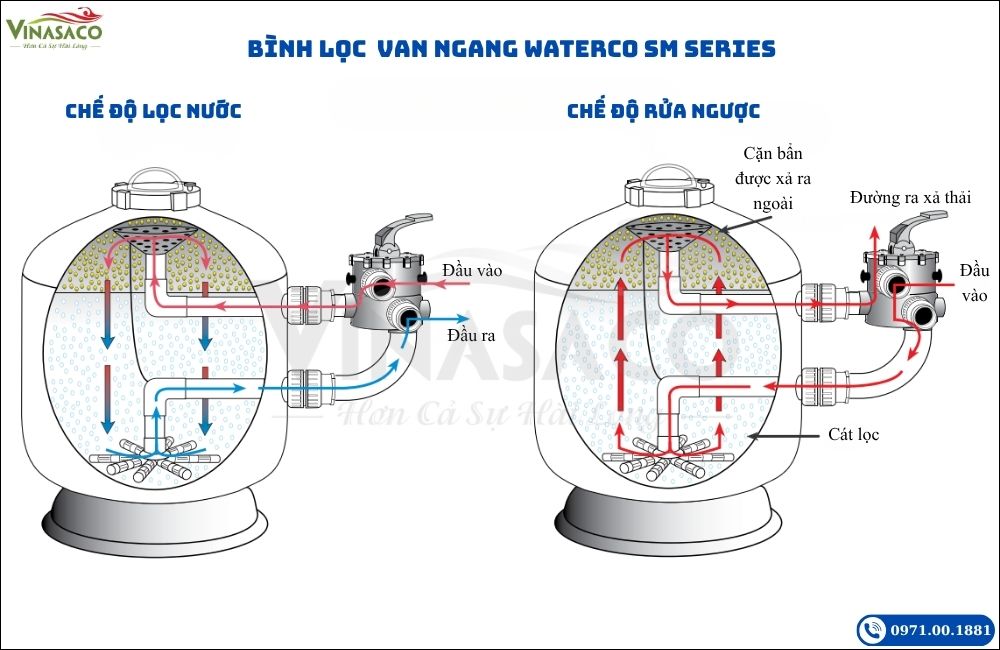

Sơ đồ dòng nước ở chế độ lọc và rửa ngược của bình lọc van ngang Waterco SM Series.

Van 6 chức năng Waterco – điều khiển hệ thống thuận tiện

Cụm van Multiport của Waterco được sản xuất từ vật liệu ABS chịu lực và được thiết kế để vận hành với áp suất cao.

Van có thể chịu áp suất làm việc lên đến khoảng 400kPa – 58psi, với áp suất kiểm tra theo thông tin kỹ thuật lên tới khoảng 600kPa – 87psi.

Cấu tạo cụm van bao gồm:

• Khớp nối nhanh chuẩn mét hoặc inch.
• Vỏ thermoplastic gia cường sợi.
• Tay gạt chắc chắn.
• 6 chế độ vận hành.
• Chi tiết thép không gỉ.
• Đồng hồ áp suất.
• Rotor chống mài mòn.
• Kính quan sát nước khi backwash.

Sáu vị trí thông dụng gồm Filter, Backwash, Rinse, Waste, Recirculate và Closed.

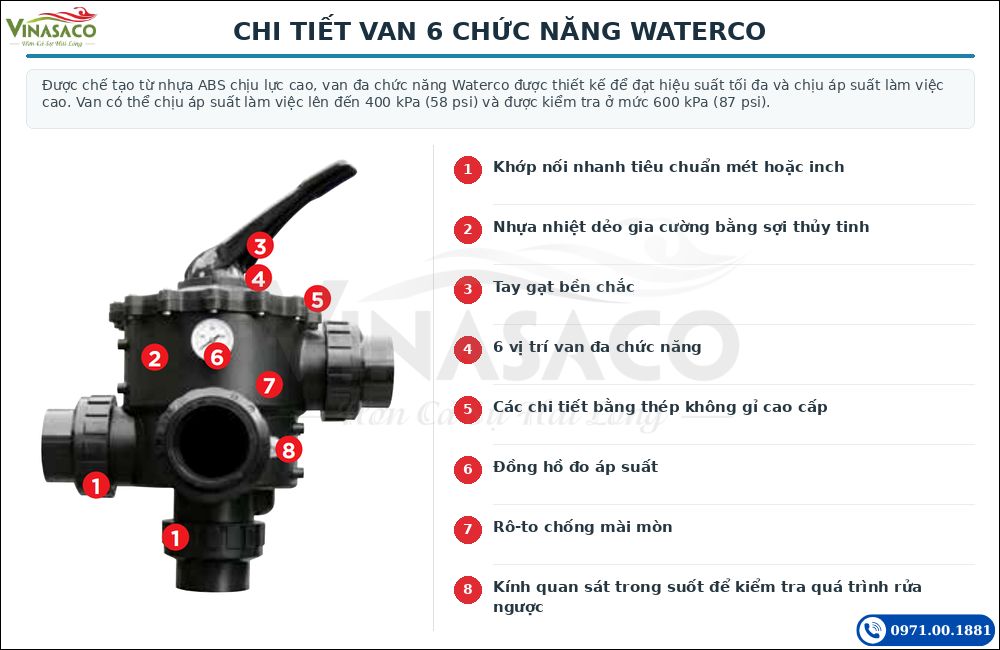

Chi tiết van 6 chức năng Waterco với tay gạt, đồng hồ áp suất, kính quan sát và các đầu nối nhanh.

Thông số kỹ thuật bình lọc Waterco SM Series

Dòng SM cung cấp nhiều kích thước để đáp ứng các mức lưu lượng khác nhau:

Dải lưu lượng rộng từ 7–72m³/h cho phép SM Series sử dụng từ hồ bơi gia đình đến các công trình thương mại và hệ thống lọc công suất lớn.

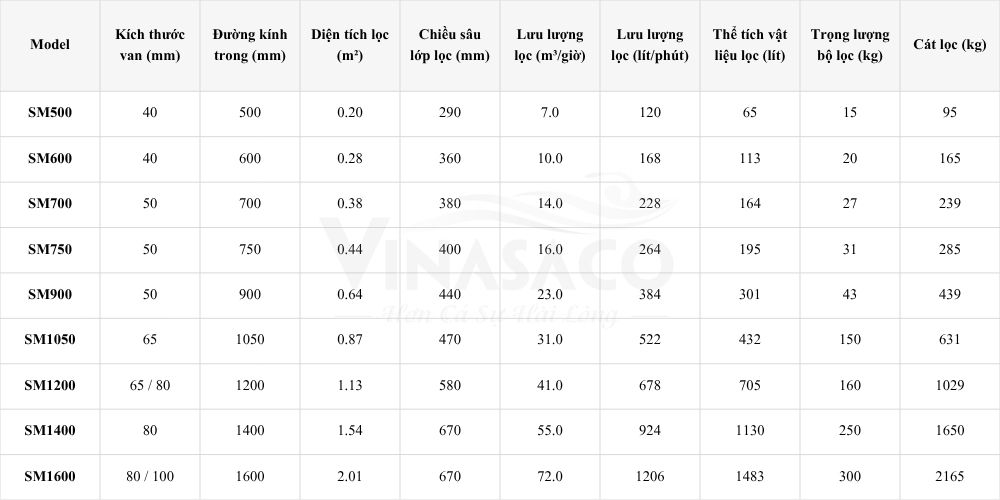

Thông số kỹ thuật bình lọc Waterco SM Series từ SM500 đến SM1600 với lưu lượng lọc 7–72m³/h.

Kích thước lắp đặt Waterco SM Series

Với thiết kế side mount, người thiết kế không chỉ cần quan tâm tới chiều cao thân bình mà còn phải tính khoảng không gian dành cho van và các đoạn ống kết nối bên hông.

Các model lớn như SM1050, SM1200, SM1400 và SM1600 cần đặc biệt chú ý:

• Kích thước cửa đưa thiết bị vào phòng máy.
• Khả năng chịu tải của sàn.
• Khoảng cách giữa các bình.
• Khoảng trống phía bên van.
• Lối tiếp cận khi bảo trì.
• Cao độ đường ống.
• Kích thước đường hút và đường trả.

SM1200 và SM1600 còn có các tùy chọn kích thước van khác nhau, vì vậy bản vẽ hệ thống cần đối chiếu đúng cấu hình trước khi thi công.

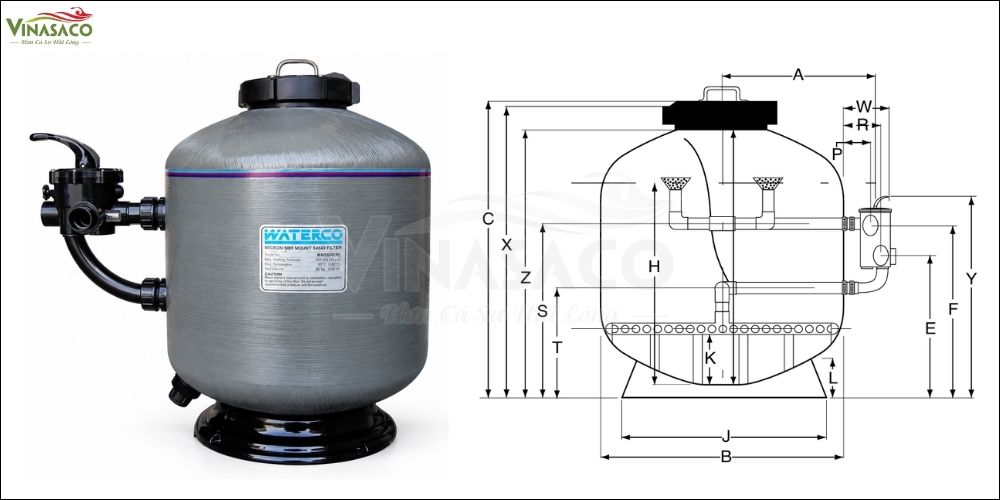

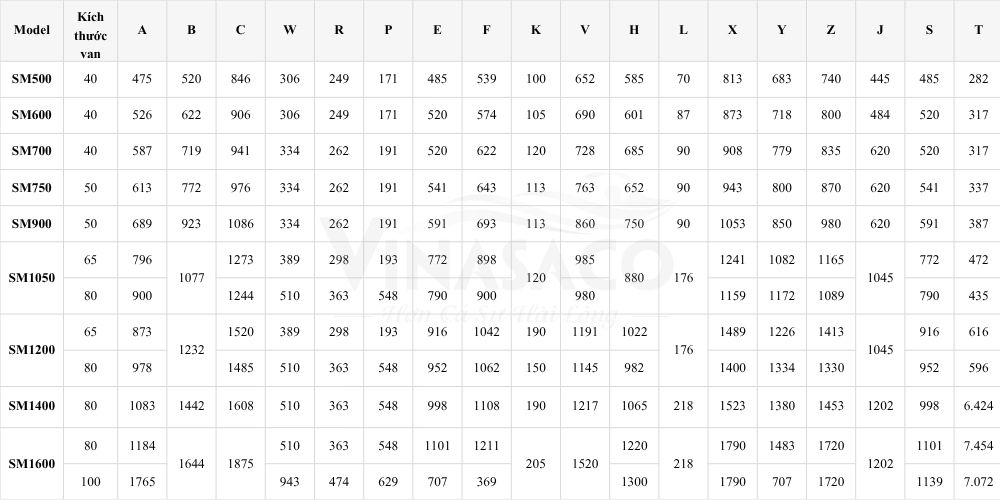

Bảng kích thước Waterco SM Series giúp xác định khoảng không lắp đặt, vị trí van và cao độ đường ống trong phòng máy.

Nên lựa chọn model Waterco SM nào?

Việc chọn model không nên chỉ dựa vào đường kính bình. Cần bắt đầu từ thể tích hồ và thời gian tuần hoàn nước yêu cầu.

Công thức tham khảo: Lưu lượng cần thiết = Thể tích hồ / Thời gian tuần hoàn

Ví dụ:

Hồ có thể tích 80m³, cần hoàn thành một vòng tuần hoàn trong 4 giờ: 80 / 4 = 20m³/h

Khi đó cần lựa chọn hệ thống có khả năng đáp ứng mức lưu lượng khoảng 20m³/h sau khi xem xét cả tổn thất đường ống và điểm làm việc thực tế của máy bơm.

Có thể định hướng nhanh:

• SM500 – 7m³/h: hồ nhỏ.
• SM600 – 10m³/h: hồ gia đình.
• SM700 – 14m³/h: hồ gia đình vừa.
• SM750 – 16m³/h: villa, homestay, hồ dịch vụ nhỏ.
• SM900 – 23m³/h: hồ thương mại quy mô vừa.
• SM1050 – 31m³/h: bể thương mại.
• SM1200 – 41m³/h: hệ thống lưu lượng lớn.
• SM1400 – 55m³/h: bể thương mại lớn.
• SM1600 – 72m³/h: hệ thống tuần hoàn công suất cao.

Đây là định hướng ban đầu. Khi thiết kế thực tế còn phải xem xét cột áp của máy bơm bể bơi, chiều dài đường ống, số lượng phụ kiện, van, thiết bị gia nhiệt và thiết bị khử trùng.

Waterco SM Series phù hợp với công trình nào?

Nhờ dải model rộng, dòng bình này có thể sử dụng cho nhiều mô hình:

• Bể bơi gia đình.
• Hồ bơi biệt thự.
• Homestay và resort.
• Bể bơi trường học.
• Hồ bơi khách sạn.
• Bể bơi thương mại.
• Trung tâm thể thao.
• Công trình có nhiều cụm lọc chạy song song.

Đối với các hệ thống lớn, nhiều bình lọc có thể được bố trí theo cụm để chia lưu lượng, thuận tiện cho bảo trì và tăng tính linh hoạt khi vận hành.

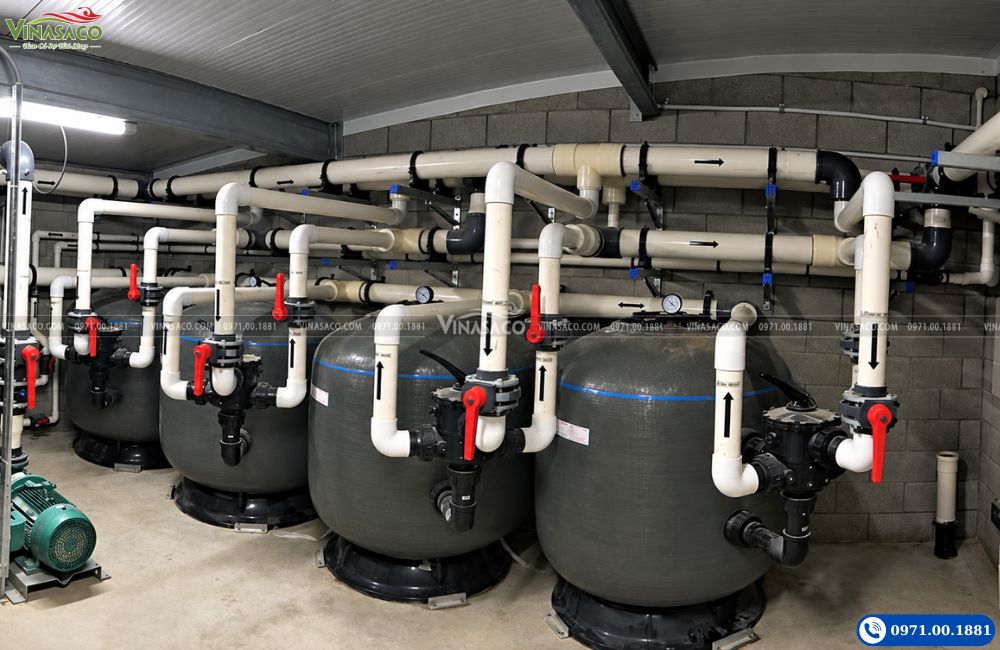

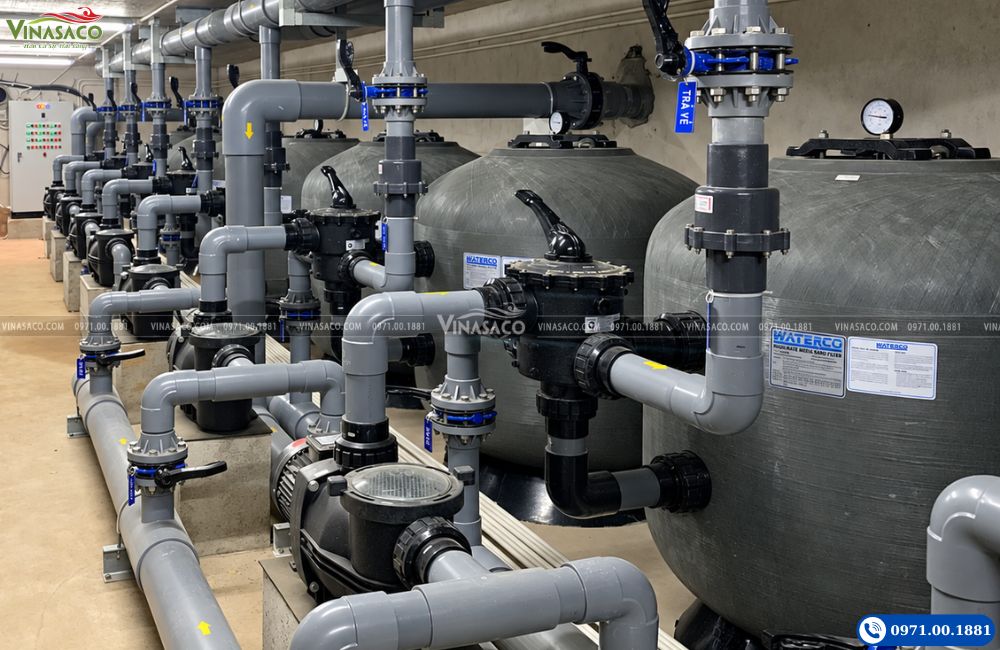

Hình ảnh Waterco SM Series lắp đặt thực tế

Một số lưu ý khi sử dụng bình lọc Waterco

Để thiết bị vận hành ổn định, nên lưu ý:

• Không chọn máy bơm quá lớn so với bình lọc. Lưu lượng quá cao làm tăng tốc độ nước qua vật liệu và có thể ảnh hưởng hiệu quả lọc.
• Theo dõi đồng hồ áp suất. Áp suất tăng đáng kể so với trạng thái bình sạch là dấu hiệu cần kiểm tra và backwash.
• Tắt máy bơm trước khi xoay van. Đây là thao tác quan trọng để hạn chế hư hỏng gioăng và cơ cấu bên trong van.
• Nạp đúng lượng vật liệu. Mỗi model có chiều sâu lớp lọc và khối lượng cát riêng.
• Chừa không gian bảo trì. Van ngang thuận tiện về chiều cao nhưng vẫn cần khoảng trống phía bên thân bình.
• Thiết kế đường xả backwash riêng. Không đưa nước rửa ngược trở lại hồ.

Câu hỏi thường gặp

Bình lọc Waterco SM khác Waterco S Series ở điểm nào?

Khác biệt dễ nhận biết nhất là vị trí van. SM Series sử dụng van ngang – side mount, còn nhiều model S Series bố trí cụm van ở phía trên. Vì vậy hai dòng phù hợp với những điều kiện phòng máy khác nhau.

Waterco SM Series có những model nào?

Dải trong bài gồm SM500, SM600, SM700, SM750, SM900, SM1050, SM1200, SM1400 và SM1600.

Model lớn nhất có lưu lượng bao nhiêu?

SM1600 có lưu lượng khoảng 72m³/h và diện tích lọc khoảng 2,01m².

SM1200 có lưu lượng bao nhiêu?

Khoảng 41m³/h, với van 65 hoặc 80mm tùy cấu hình.

SM1600 sử dụng bao nhiêu cát lọc?

Theo bảng thông số, khoảng 2.165kg.

Bình lọc Waterco SM có cần rửa ngược không?

Có. Backwash giúp loại bỏ cặn tích tụ trong lớp vật liệu và khôi phục khả năng lưu thông của bình.

Có thể kết hợp với máy điện phân muối không?

Có. Bình lọc đảm nhiệm lọc cơ học, còn máy điện phân muối tạo clo để khử trùng. Hai thiết bị thường được bố trí liên tiếp trong hệ thống tuần hoàn.
