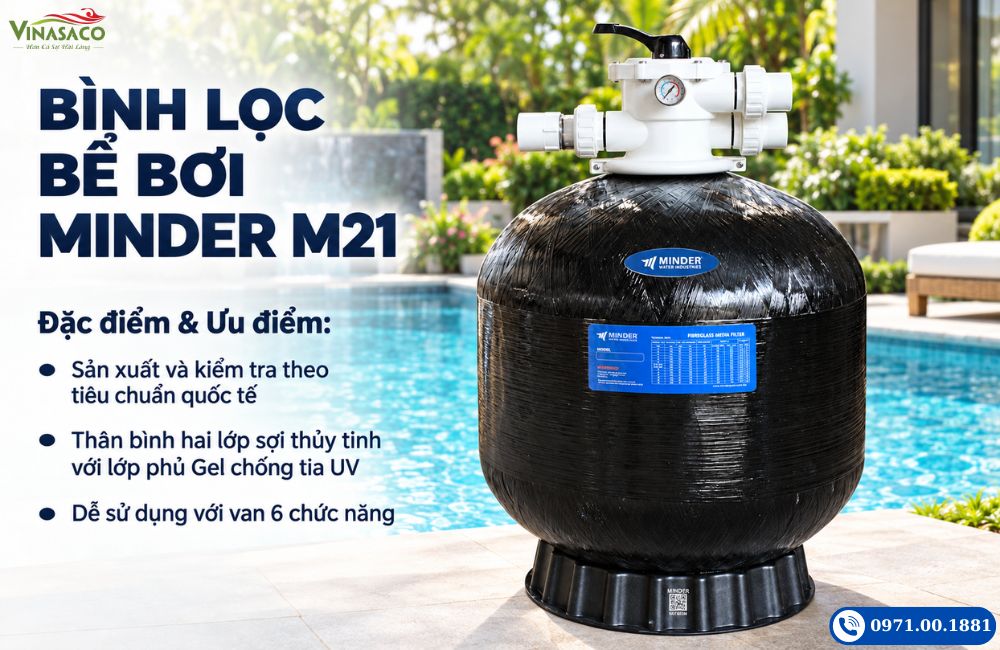

Bình lọc bể bơi Minder M21

Bình lọc bể bơi Minder M21 là bình lọc cát van đỉnh có diện tích lọc 0,23 m², lưu lượng tối đa 12 m³/h và lượng cát thạch anh 85 kg. Sản phẩm sử dụng thân sợi thủy tinh gia cường bằng công nghệ quấn sợi chéo, kết hợp van điều khiển 6 chức năng và đồng hồ áp suất để hỗ trợ lọc nước, vệ sinh vật liệu và theo dõi vận hành.

Thuộc dòng M series dành cho hệ thống lọc gia đình, Minder M21 có đường kính thân bình 534 mm và chiều cao tổng thể 867 mm. Thiết bị cần được lựa chọn đồng bộ với máy bơm bể bơi, đường ống và nhu cầu tuần hoàn thực tế của công trình.

Minder M21 có diện tích lọc 0,23 m² và lưu lượng tối đa 12 m³/h

Đặc điểm nổi bật của bình lọc Minder M21

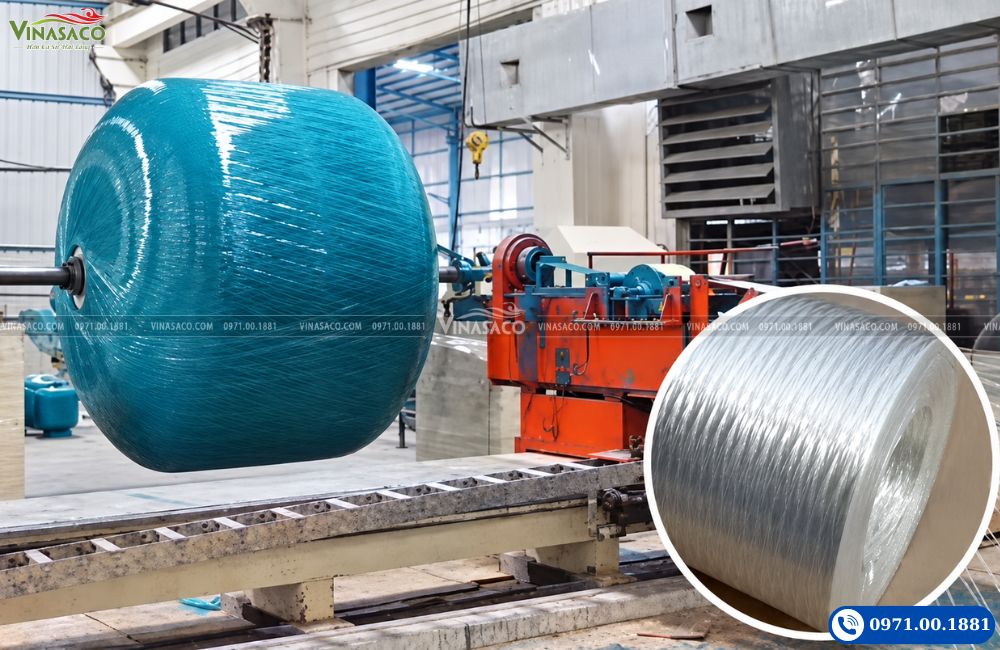

Thân sợi thủy tinh gia cường bằng công nghệ quấn chéo

Minder M21 sử dụng kết cấu vỏ trong hai lớp sợi thủy tinh, kết hợp bề mặt gia cường bằng sợi quấn chéo có khả năng kháng tia UV. Kết cấu này hỗ trợ độ bền thân bình trong môi trường sử dụng của thiết bị bể bơi.

Khi lắp đặt, cần bảo đảm nền chắc chắn, đường ống được đỡ phù hợp và các điều kiện vận hành nằm trong giới hạn của thiết bị.

Công nghệ quấn sợi gia cường hỗ trợ kết cấu thân bình lọc.

Van đỉnh 6 chức năng

Cụm van đa cổng được đặt trên đỉnh bình, giúp người vận hành lựa chọn chế độ lọc, rửa ngược, xả rửa và các chức năng điều hướng nước.

Các khớp nối tại van hỗ trợ kết nối đường ống và điều chỉnh hướng lắp đặt. Đường ống vẫn cần có giá đỡ độc lập để hạn chế tải trọng truyền lên cụm van.

Diện tích lọc 0,23 m², lưu lượng tối đa 12 m³/h

Diện tích lọc và lưu lượng là hai thông số quan trọng khi đánh giá khả năng đáp ứng của Minder M21. Bình có diện tích lọc 0,23 m² và lưu lượng tối đa 12 m³/h.

Lưu lượng thực tế sau khi lắp đặt còn phụ thuộc vào máy bơm, cột áp, đường ống và tình trạng vật liệu lọc. Không nên chọn bình chỉ dựa trên công suất động cơ máy bơm.

Đồng hồ áp suất hỗ trợ theo dõi

Đồng hồ áp suất giúp quan sát tình trạng bình trong quá trình sử dụng. Khi chất bẩn tích tụ trong lớp cát, sức cản dòng nước tăng lên, có thể làm áp suất tăng và lưu lượng giảm.

Ghi nhận áp suất khi bình sạch giúp người vận hành có cơ sở so sánh, kiểm tra và xác định thời điểm cần vệ sinh.

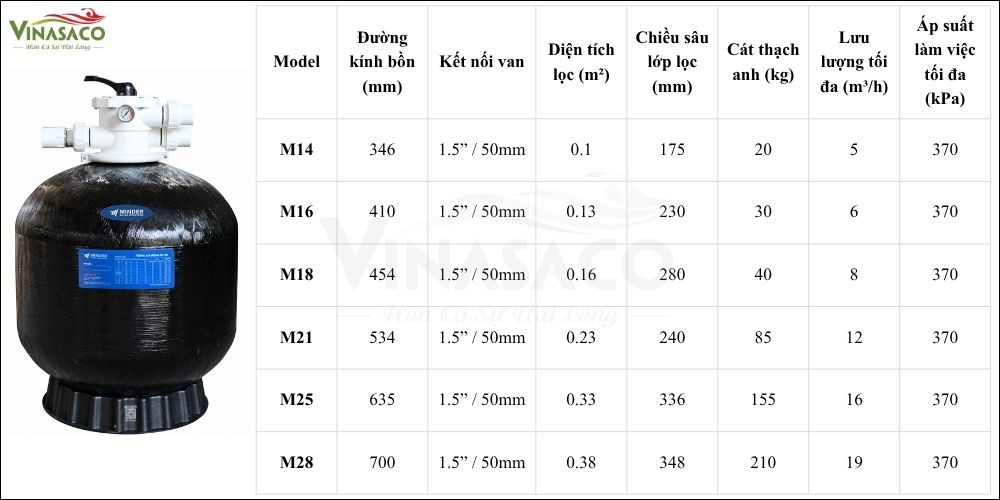

Thông số kỹ thuật bình lọc bể bơi Minder M21

Áp suất làm việc tối đa là giới hạn của thiết bị, không phải mức áp suất mục tiêu khi vận hành. Hệ thống cần được tính toán theo nhu cầu tuần hoàn và điều kiện lắp đặt thực tế.

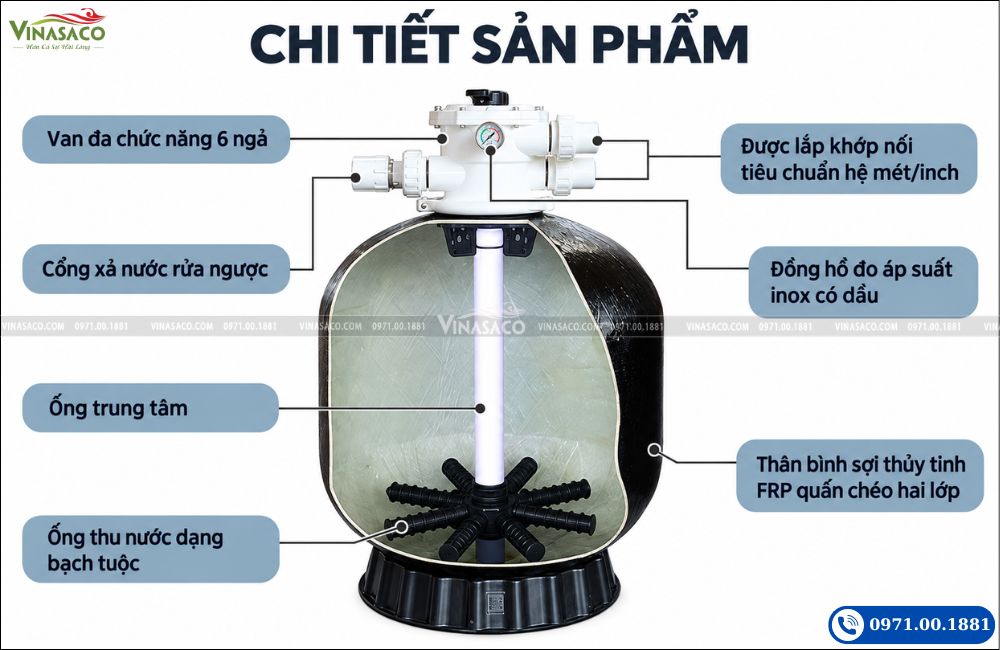

Cấu tạo của bình lọc cát bể bơi Minder M21

Thân bình và lớp vật liệu lọc

Thân bình chứa nước và cát thạch anh. Khi nước đi qua lớp vật liệu, các hạt cặn được giữ lại, góp phần duy trì độ trong của nước bể.

Minder M21 sử dụng lượng cát 85 kg. Khi nạp vật liệu, cần kiểm tra đúng loại cát và hướng dẫn lắp đặt tương ứng với thiết bị.

Ống trung tâm và hệ thống thu nước

Bên trong bình có ống trung tâm và các nhánh thu nước ở phía dưới. Các bộ phận này dẫn nước sau lọc về van điều khiển, đồng thời tham gia phân phối dòng nước khi rửa ngược.

Cần bảo vệ các bộ phận bên trong khi nạp vật liệu và kiểm tra đúng vị trí lắp ghép trước khi đưa bình vào hoạt động.

Cụm van, đồng hồ và khớp nối

Cụm van điều hướng nước theo chế độ được chọn. Đồng hồ hỗ trợ theo dõi áp suất, còn các khớp nối giúp liên kết bình với đường ống.

Khi thay thế linh kiện, cần xác nhận đúng mã van, kích thước kết nối và phụ kiện bể bơi tương thích với Minder M21.

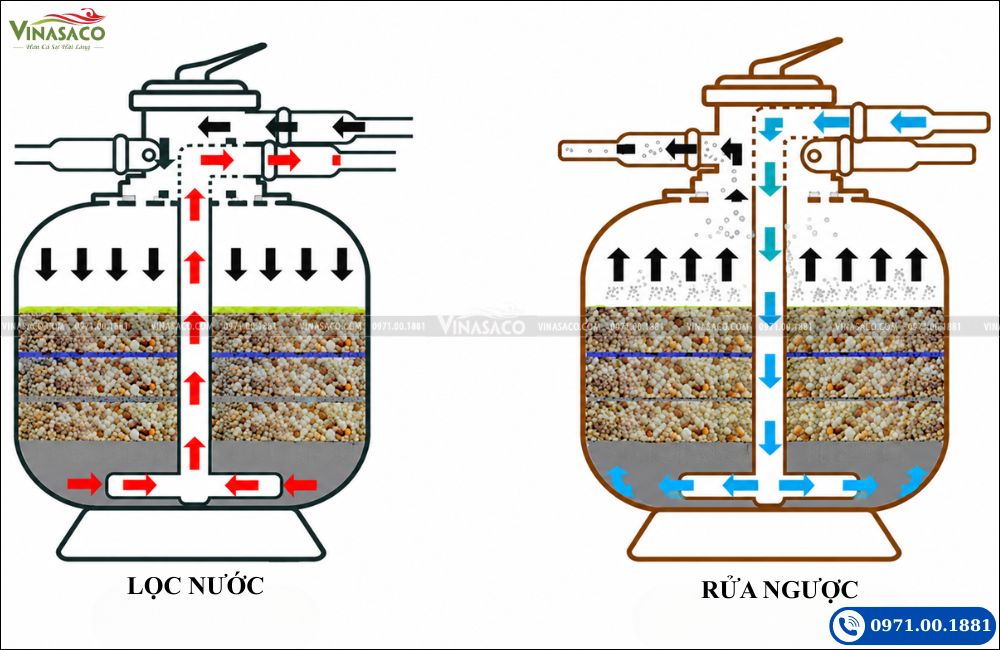

Nguyên lý lọc nước và rửa ngược

Chế độ lọc nước

Ở chế độ FILTER, máy bơm đưa nước vào bình thông qua van điều khiển. Nước đi qua lớp cát từ trên xuống, các hạt cặn được giữ lại, còn nước sau lọc được thu ở phía dưới rồi dẫn trở về bể.

Bình lọc cát thực hiện nhiệm vụ lọc cặn. Hệ thống vẫn cần khử trùng, kiểm soát pH và vệ sinh định kỳ để duy trì chất lượng nước.

Chế độ rửa ngược

Ở chế độ BACKWASH, dòng nước được đảo chiều qua lớp vật liệu. Nước đi từ dưới lên, đưa chất bẩn tích tụ ra đường xả.

Sau rửa ngược, sử dụng chế độ RINSE theo hướng dẫn trước khi đưa bình trở lại FILTER. Việc vệ sinh cần dựa trên tình trạng áp suất, lưu lượng và yêu cầu vận hành.

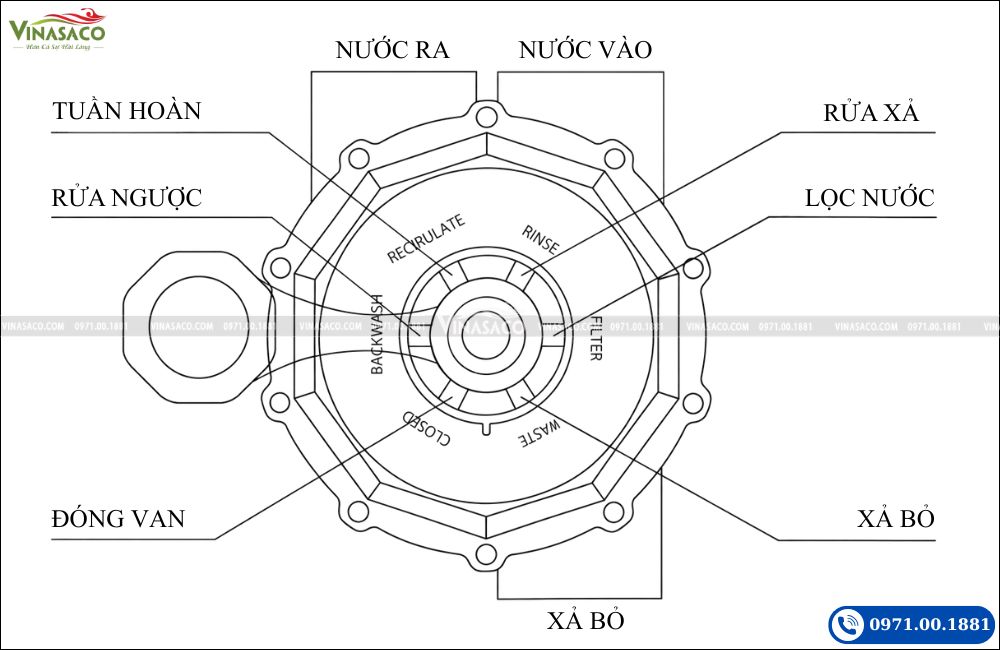

Các chế độ tay van Minder M21

Chức năng của từng vị trí

Lưu ý khi chuyển chế độ

Luôn tắt máy bơm bể bơi trước khi chuyển vị trí van. Sau khi chọn đúng chế độ và kiểm tra các đường nước liên quan, mới khởi động lại máy bơm.

Không mở bình, tháo cụm van hoặc bộ phận giữ khi hệ thống đang hoạt động hay bình còn chịu áp suất.

Ứng dụng của bình lọc Minder M21

Hệ thống bể bơi gia đình

Minder M21 là lựa chọn để xem xét trong hệ thống lọc bể bơi gia đình có nhu cầu lưu lượng phù hợp. Khi lựa chọn, cần tính toán thể tích nước, thời gian tuần hoàn và khả năng của máy bơm tại cột áp thực tế.

Không nên quy đổi lưu lượng tối đa 12 m³/h thành một dung tích bể cố định cho mọi công trình.

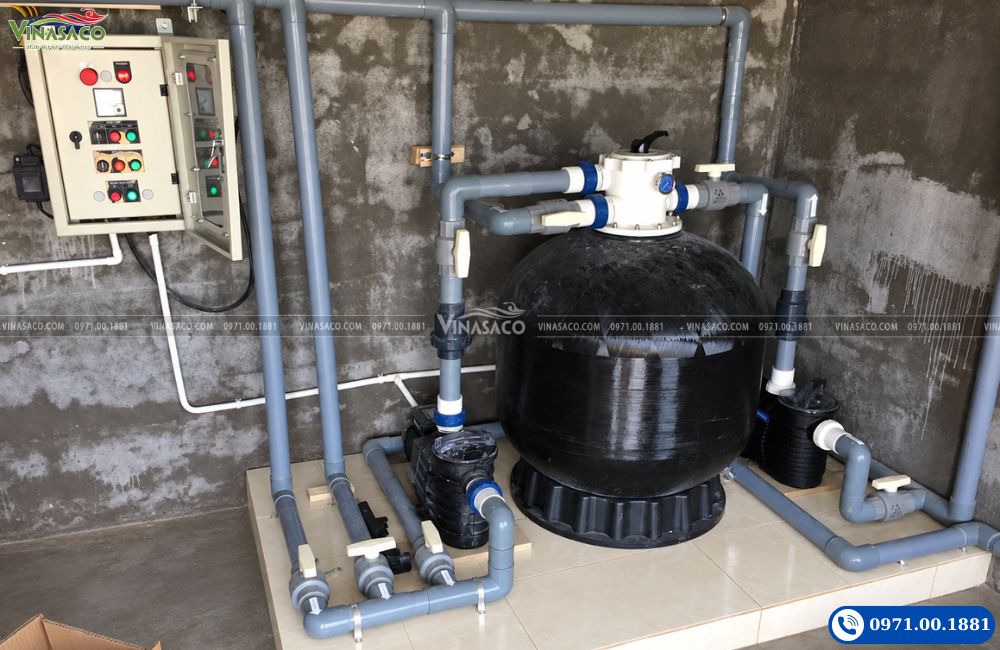

Hệ thống bể sục

Minder M21 có thể được xem xét cho nhiệm vụ lọc tuần hoàn của bể sục khi thông số thiết bị và điều kiện vận hành đáp ứng thiết kế.

Hệ thống lọc và hệ thống tạo dòng massage có nhiệm vụ khác nhau. Nếu có nhiều máy bơm, cần xác định rõ đường nước và lưu lượng qua bình, tránh mặc định tất cả bơm đều hoạt động qua cùng một bình lọc.

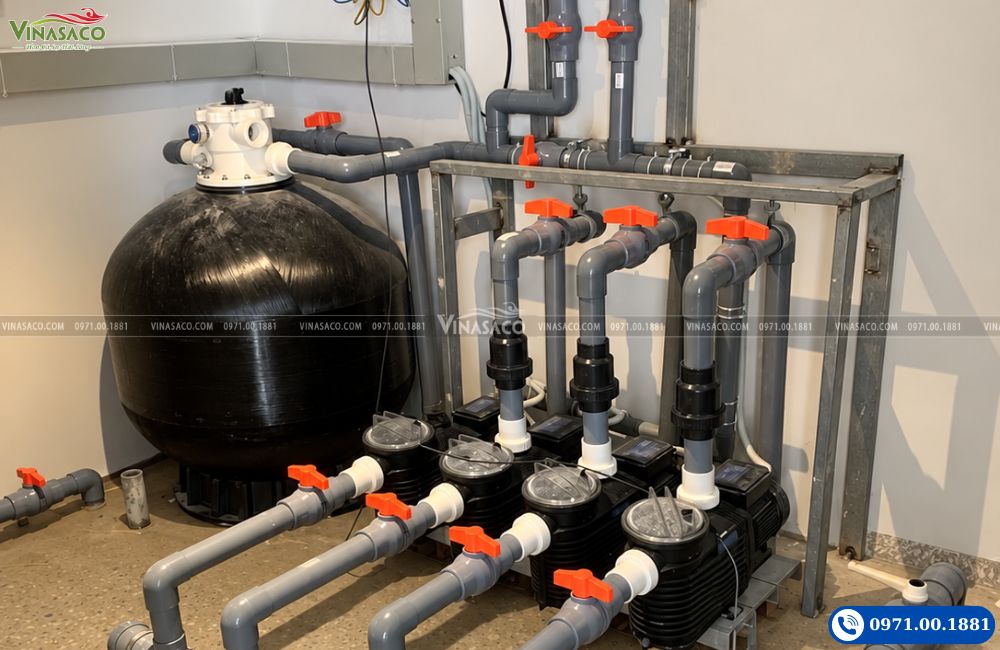

Hình ảnh tham khảo bố trí bình lọc và máy bơm trong hệ thống tuần hoàn.

Cách lựa chọn và lắp đặt Minder M21

Xác định lưu lượng tuần hoàn

Lưu lượng tuần hoàn sơ bộ được tính bằng công thức: Lưu lượng cần thiết (m³/h) = Thể tích nước trong bể (m³) ÷ Thời gian tuần hoàn mục tiêu (giờ).

Ví dụ, bể có 32 m³ nước với thời gian tuần hoàn mục tiêu 4 giờ sẽ cần lưu lượng khoảng 8 m³/h. Đây là bước tính sơ bộ; phương án cuối cùng cần xét thêm yêu cầu sử dụng và khả năng vận hành của toàn hệ thống.

Phối hợp với máy bơm bể bơi

Máy bơm cần cung cấp lưu lượng phù hợp tại cột áp thực tế. Chiều dài đường ống, chênh lệch độ cao, co nối, van và các thiết bị đi kèm đều ảnh hưởng đến điểm làm việc của bơm.

Cần đối chiếu đường đặc tính máy bơm với nhu cầu tuần hoàn và khả năng của bình lọc Minder M21. Khi thay thế bình hiện tại, cũng cần kiểm tra lại cấu hình đường ống.

Kiểm tra kích thước phòng máy

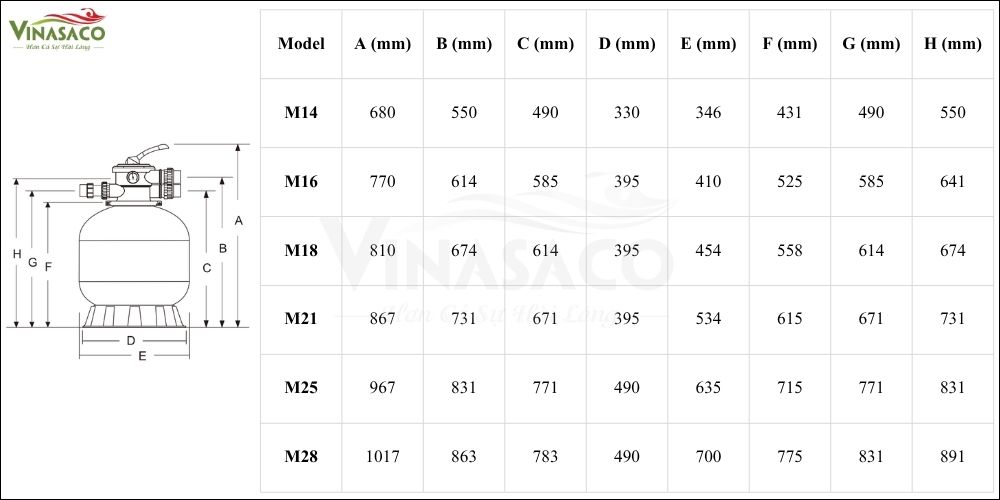

Minder M21 có chiều cao tổng thể 867 mm và đường kính thân 534 mm. Phòng máy cần thêm khoảng trống phía trên để thao tác van, nạp vật liệu và bảo dưỡng.

Nền đặt bình phải phẳng, chắc chắn, chịu được tổng tải trọng của thiết bị, nước và cát. Vị trí lắp đặt cần thuận tiện để quan sát đồng hồ và kiểm tra các điểm kết nối.

Minder M21 có chiều cao tổng thể 867 mm và đường kính thân bình 534 mm.

Kết nối đường ống và phụ kiện

Đường đẩy của máy bơm nối vào cổng PUMP, đường nước trở về bể nối vào cổng RETURN, còn đường xả nối vào cổng WASTE trên van.

Van khóa, rắc co và phụ kiện chuyển tiếp cần phù hợp với kích thước kết nối. Các mối nối phải kín, đường ống có giá đỡ và đường xả đáp ứng nhu cầu vệ sinh bình.

Bảo dưỡng bình lọc cát Minder M21

Theo dõi áp suất và lưu lượng nước hồi

Ghi nhận áp suất khi bình sạch để làm cơ sở so sánh. Khi áp suất tăng hoặc nước hồi yếu đi, cần kiểm tra lớp vật liệu, giỏ lọc máy bơm và đường ống để xác định nguyên nhân.

Thực hiện rửa ngược, xả rửa khi bình cần vệ sinh, đồng thời làm sạch giỏ bơm và giỏ skimmer định kỳ.

Kiểm tra rò rỉ và tình trạng linh kiện

Quan sát cụm van, đồng hồ áp suất và các điểm kết nối trong quá trình sử dụng. Khi phát hiện rò rỉ hoặc bộ phận hoạt động bất thường, cần dừng hệ thống để kiểm tra.

Tuổi thọ thiết bị phụ thuộc vào điều kiện lắp đặt, chất lượng nước, chế độ vận hành và bảo dưỡng. Linh kiện thay thế phải tương thích với model và cấu hình thực tế.

Câu hỏi thường gặp về Minder M21

Minder M21 cần bao nhiêu cát?

Lượng cát thạch anh là 85 kg. Cần kiểm tra loại vật liệu phù hợp trước khi nạp vào bình.

Lưu lượng tối đa của M21 là bao nhiêu?

Lưu lượng tối đa là 12 m³/h. Lưu lượng thực tế phụ thuộc vào máy bơm và điều kiện vận hành của hệ thống.

Áp suất làm việc tối đa là bao nhiêu?

Áp suất làm việc tối đa là 370 kPa, tương đương 3,7 bar. Đây là giới hạn thiết bị, không phải mức áp suất mục tiêu trong quá trình lọc.

Có thể chuyển tay van khi máy bơm đang chạy không?

Không. Cần tắt máy bơm trước mỗi lần chuyển chế độ, kiểm tra các đường nước rồi mới khởi động lại.

Mua bình lọc bể bơi Minder M21 tại Vinasaco

Nhập khẩu và phân phối thiết bị bể bơi toàn quốc

Vinasaco là đơn vị nhập khẩu và phân phối thiết bị bể bơi trên toàn quốc, với hàng sẵn kho số lượng lớn, đáp ứng nhu cầu mua lẻ, đơn hàng đại lý và cung cấp cho dự án.

Khách hàng có thể trao đổi nhu cầu về bình lọc Minder, máy bơm bể bơi và phụ kiện bể bơi để được tư vấn lựa chọn cấu hình phù hợp với công trình.

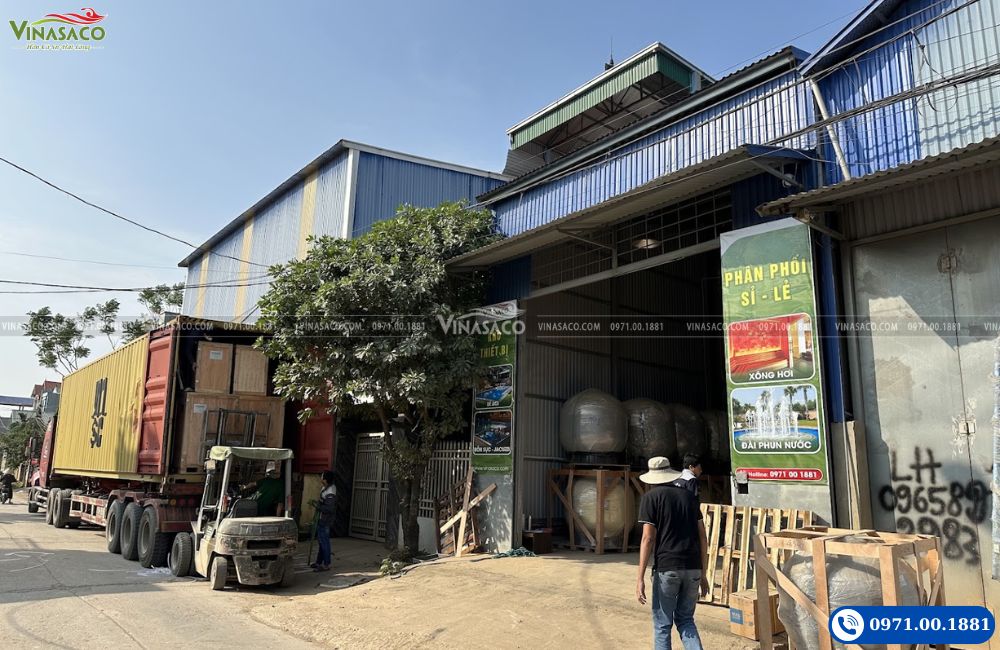

Bình lọc bể bơi, thiết bị bể bơi sẵn kho Vinasaco sẵn hàng giao toàn quốc
