Bình lọc bể bơi Minder M25
– Thương hiệu: Minder
– Model: M25
- Diện tích lọc: 0,33 m²
- Công suất lọc: 16 m³/h
- Kết nối van: 1,5 inch / 50 mm
- Lượng cát sử dụng: 155Kg
- Chiều cao tổng thế: 967 mm
- Đường kính: 635 mm
- Vật liệu thân bình: Sợi thủy tinh gia cường

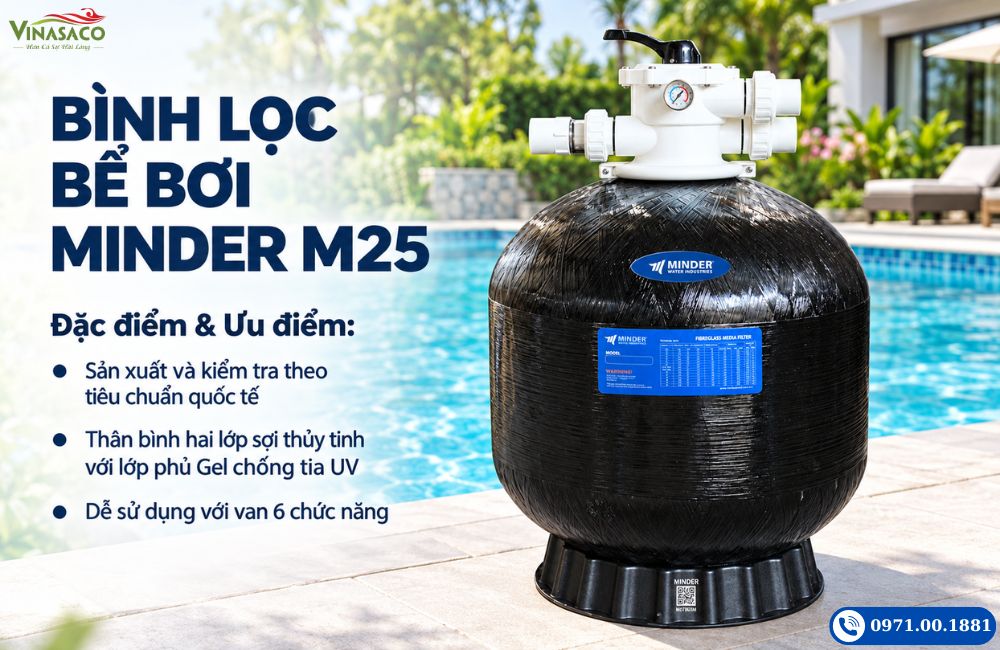

Bình lọc bể bơi Minder M25 là bình lọc cát van đỉnh có diện tích lọc 0,33 m², lưu lượng tối đa 16 m³/h và lượng cát thạch anh 155 kg. Thiết bị sử dụng thân sợi thủy tinh gia cường bằng công nghệ quấn sợi chéo, kết hợp van điều khiển 6 chức năng và đồng hồ áp suất để hỗ trợ lọc nước, vệ sinh vật liệu và theo dõi vận hành.
Với đường kính thân bình 635 mm và chiều cao tổng thể 967 mm, Minder M25 là lựa chọn đáng cân nhắc cho hệ thống bể bơi gia đình, biệt thự hoặc bungalow có nhu cầu tuần hoàn phù hợp. Bình cần được phối hợp với máy bơm bể bơi và đường ống theo điều kiện thực tế của công trình.
Minder M25 có diện tích lọc 0,33 m² và lưu lượng tối đa 16 m³/h.
Đặc điểm nổi bật của bình lọc Minder M25
Thân sợi thủy tinh gia cường bằng công nghệ quấn chéo
Minder M25 sử dụng kết cấu vỏ trong hai lớp sợi thủy tinh, kết hợp bề mặt gia cường bằng sợi quấn chéo có khả năng kháng tia UV. Kết cấu này hỗ trợ độ bền thân bình trong môi trường sử dụng của thiết bị bể bơi.
Khi bố trí, cần bảo đảm nền chắc chắn, đường ống có giá đỡ và các điều kiện vận hành nằm trong giới hạn của thiết bị.

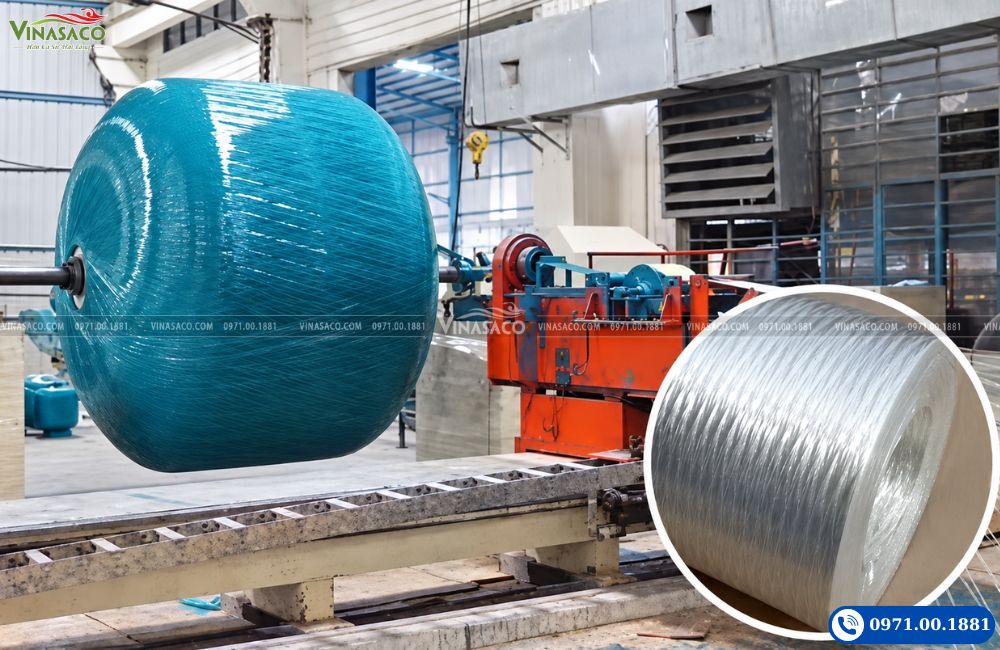

Công nghệ quấn sợi gia cường hỗ trợ kết cấu thân bình lọc.
Diện tích lọc 0,33 m²
Diện tích lọc là một thông số quan trọng khi đánh giá khả năng đáp ứng nhu cầu tuần hoàn. Minder M25 có diện tích lọc 0,33 m², tạo thêm lựa chọn cho hệ thống cần khả năng xử lý lưu lượng cao hơn các model nhỏ.
Việc nâng cấp bình cần được xem xét cùng máy bơm và đường ống. Thay bình lớn hơn không tự động làm tăng lưu lượng nếu các bộ phận còn lại chưa đáp ứng.

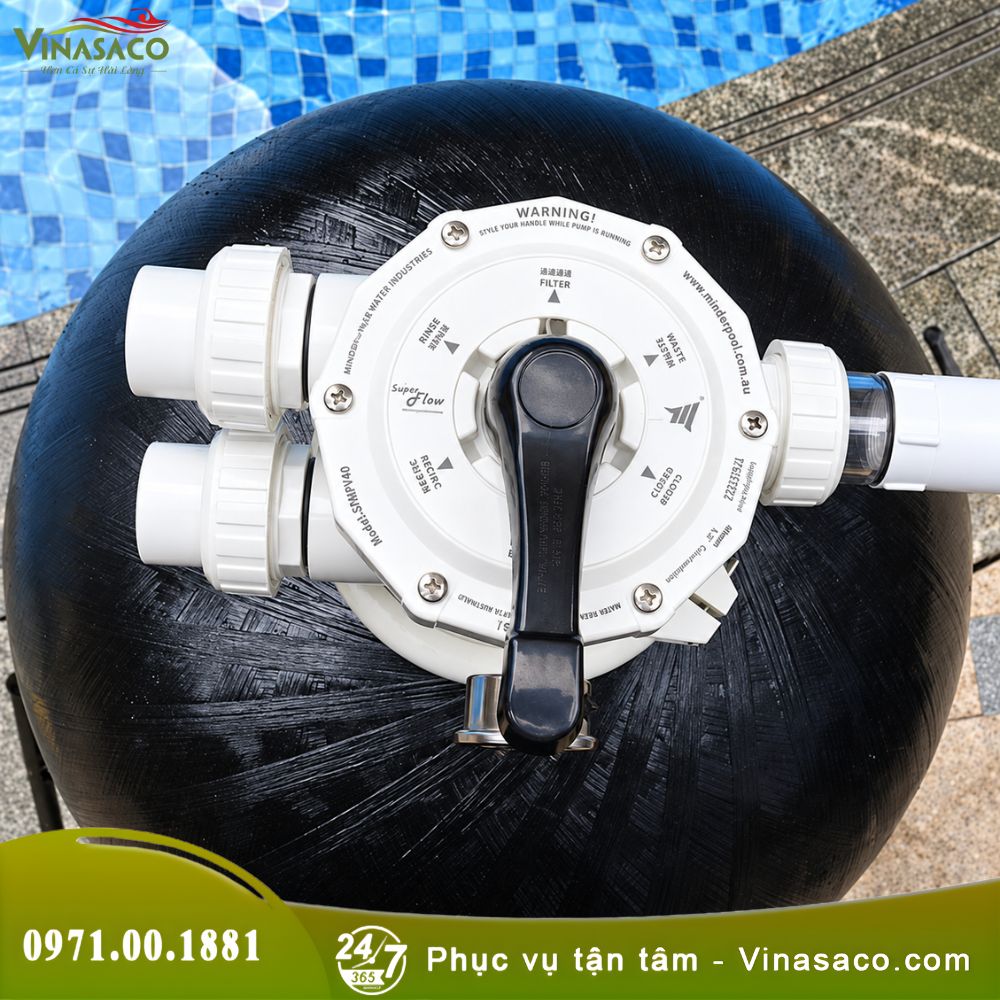

Van đỉnh 6 chức năng
Cụm van đa cổng được đặt trên đỉnh, giúp người vận hành lựa chọn chế độ lọc, rửa ngược, xả rửa và điều hướng dòng nước tại cùng một vị trí.
Các khớp nối hỗ trợ kết nối đường ống và điều chỉnh hướng lắp đặt. Phòng máy cần có đủ khoảng trống phía trên để thao tác tay van và bảo dưỡng.
Đồng hồ áp suất hỗ trợ kiểm tra
Đồng hồ giúp quan sát áp suất trong quá trình lọc. Khi cặn tích tụ trong lớp vật liệu, sức cản dòng nước tăng lên, có thể khiến áp suất tăng và lưu lượng giảm.
Ghi nhận áp suất khi bình sạch giúp người vận hành có cơ sở so sánh và xác định thời điểm cần kiểm tra, vệ sinh.

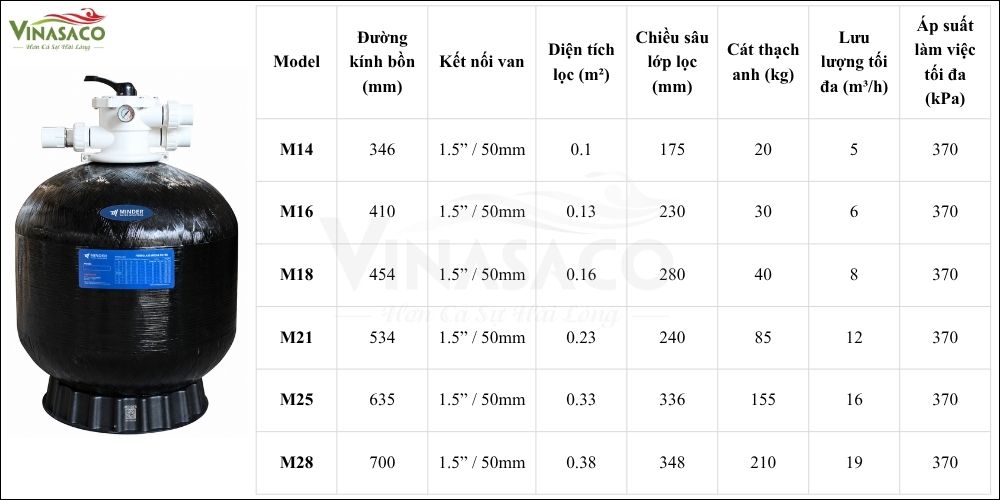

Thông số kỹ thuật bình lọc bể bơi Minder M25
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Minder |
| Model | M25 |
| Loại thiết bị | Bình lọc cát, van đỉnh |
| Vật liệu thân bình | Sợi thủy tinh gia cường |
| Diện tích lọc | 0,33 m² |
| Lưu lượng tối đa | 16 m³/h |
| Lượng cát thạch anh | 155 kg |
| Chiều sâu lớp lọc | 336 mm |
| Kết nối van | 1,5 inch / 50 mm |
| Đường kính thân bình | 635 mm |
| Chiều cao tổng thể | 967 mm |
| Áp suất làm việc tối đa | 370 kPa – 3,7 bar |
| Van điều khiển | 6 chức năng |
Lưu lượng tối đa là thông số để đối chiếu khi lựa chọn thiết bị. Lưu lượng thực tế còn phụ thuộc vào máy bơm, cột áp, đường ống và tình trạng lớp vật liệu lọc.
Áp suất làm việc tối đa là giới hạn thiết bị, không phải mức áp suất mục tiêu khi vận hành.

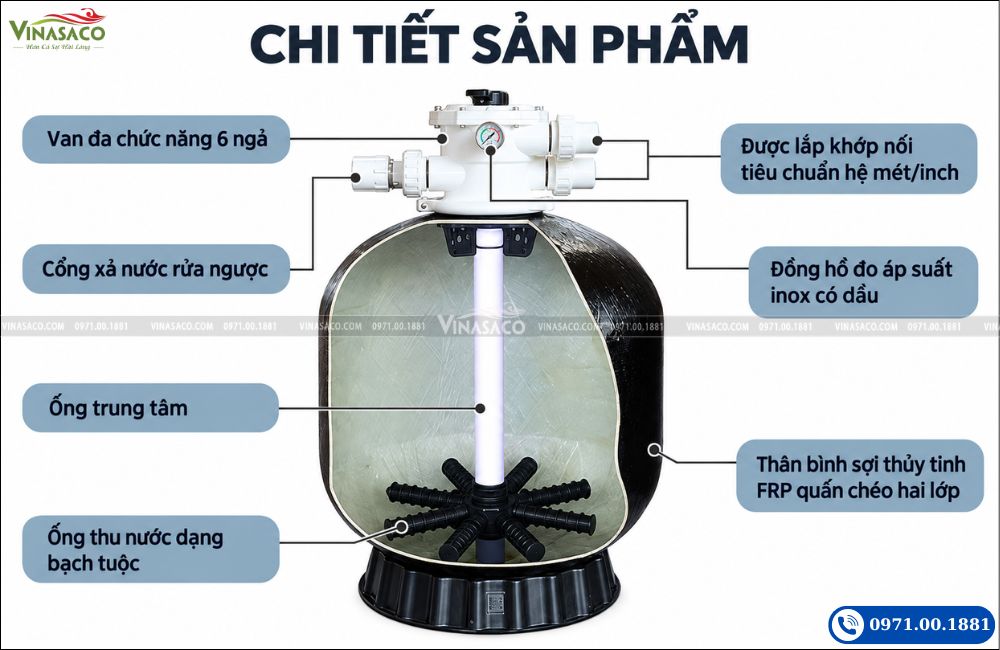

Cấu tạo bình lọc cát Minder M25
Thân bình và lớp vật liệu lọc
Thân bình chứa nước và cát thạch anh. Khi dòng nước đi qua lớp vật liệu, các hạt cặn được giữ lại, góp phần duy trì độ trong của nước bể.
Minder M25 sử dụng lượng cát 155 kg. Trước khi nạp, cần kiểm tra loại vật liệu phù hợp và hướng dẫn lắp đặt của thiết bị.
Ống trung tâm và các nhánh thu nước
Bên trong bình có ống trung tâm và hệ thống thu nước dạng nhánh ở phía dưới. Các bộ phận này dẫn nước sau lọc về van điều khiển và tham gia phân phối dòng nước khi rửa ngược.
Cần bảo vệ các bộ phận bên trong trong quá trình nạp vật liệu, tránh để cát rơi vào ống trung tâm hoặc gây hư hỏng hệ thống thu nước.
Cụm van và các điểm kết nối
Cụm van điều hướng nước theo chế độ được lựa chọn. Các đầu nối liên kết bình với đường đẩy máy bơm, đường nước hồi và đường xả.
Khi thay linh kiện, cần xác nhận đúng mã van, kích thước kết nối và phụ kiện bể bơi tương thích.

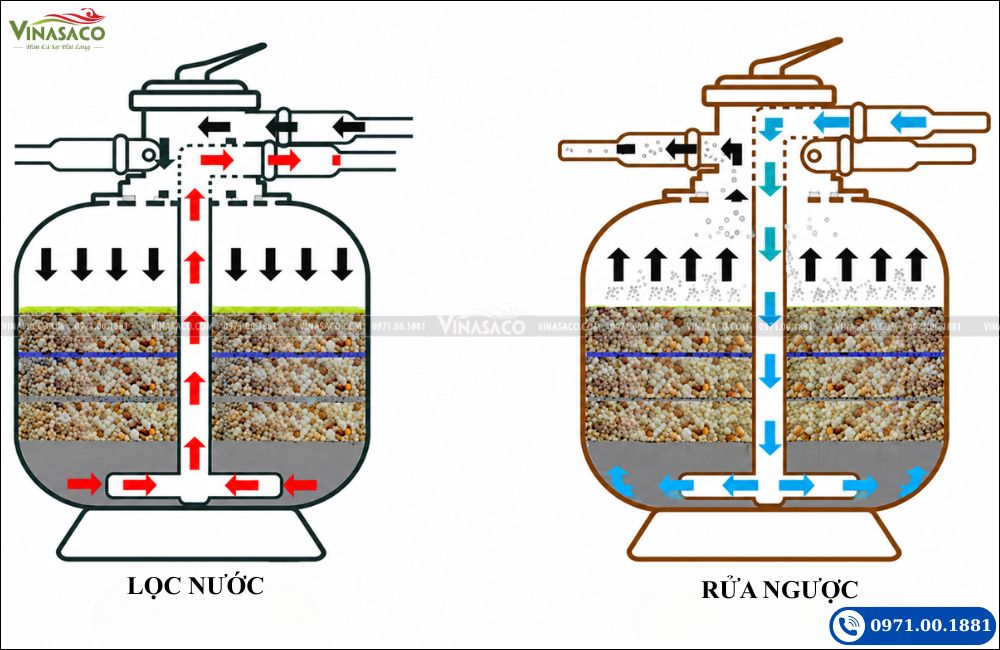

Nguyên lý lọc nước và rửa ngược
Lọc nước qua lớp cát
Ở chế độ FILTER, máy bơm đưa nước vào bình thông qua van điều khiển. Nước đi qua lớp cát từ trên xuống, cặn được giữ lại, còn nước sau lọc được thu ở phía dưới rồi dẫn trở về bể.
Bình lọc cát thực hiện nhiệm vụ lọc cặn. Bể bơi vẫn cần khử trùng, kiểm soát pH và vệ sinh định kỳ để duy trì chất lượng nước.
Rửa ngược để vệ sinh vật liệu
Ở chế độ BACKWASH, dòng nước được đảo chiều qua lớp cát. Nước đi từ dưới lên, đưa chất bẩn tích tụ ra đường xả.
Sau rửa ngược, sử dụng RINSE theo hướng dẫn trước khi đưa bình trở lại FILTER. Việc vệ sinh cần dựa trên tình trạng áp suất, lưu lượng và yêu cầu vận hành.

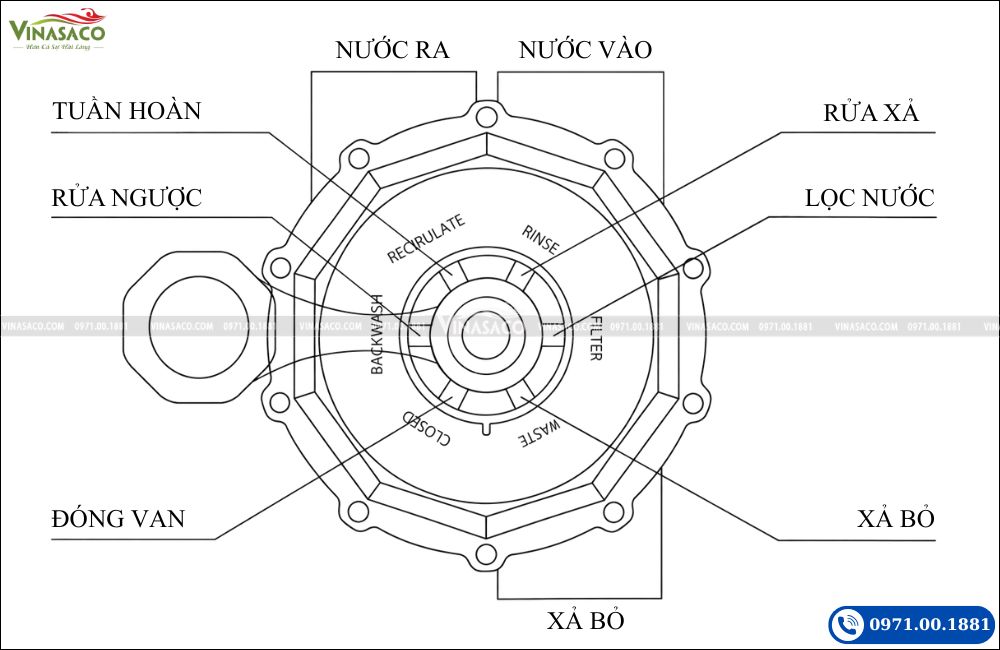

Các chế độ tay van Minder M25
Công dụng của từng chế độ
| Chế độ | Chức năng |
|---|---|
| FILTER – Lọc nước | Lọc nước qua lớp cát, dùng trong vận hành thông thường. |
| BACKWASH – Rửa ngược | Đảo chiều dòng nước để vệ sinh lớp vật liệu và đưa cặn ra đường xả. |
| RINSE – Xả rửa | Dùng sau rửa ngược để xả cặn còn lại và ổn định lớp vật liệu trước khi lọc. |
| WASTE – Xả bỏ | Đưa nước ra ngoài mà không qua lớp cát, phục vụ hạ mực nước hoặc hút chất bẩn trực tiếp ra đường xả. |
| RECIRCULATE – Tuần hoàn | Đưa nước trở về bể mà không qua lớp vật liệu lọc. |
| CLOSED – Đóng | Đóng đường nước qua van; không chạy máy bơm ở chế độ này. |
Lưu ý khi chuyển vị trí van
Luôn tắt máy bơm bể bơi trước khi chuyển chế độ. Sau khi chọn đúng vị trí và kiểm tra các đường nước liên quan, mới khởi động lại máy bơm.
Không mở bình, tháo cụm van hoặc bộ phận giữ khi hệ thống đang hoạt động hay bình còn chịu áp suất.
Ứng dụng của bình lọc Minder M25

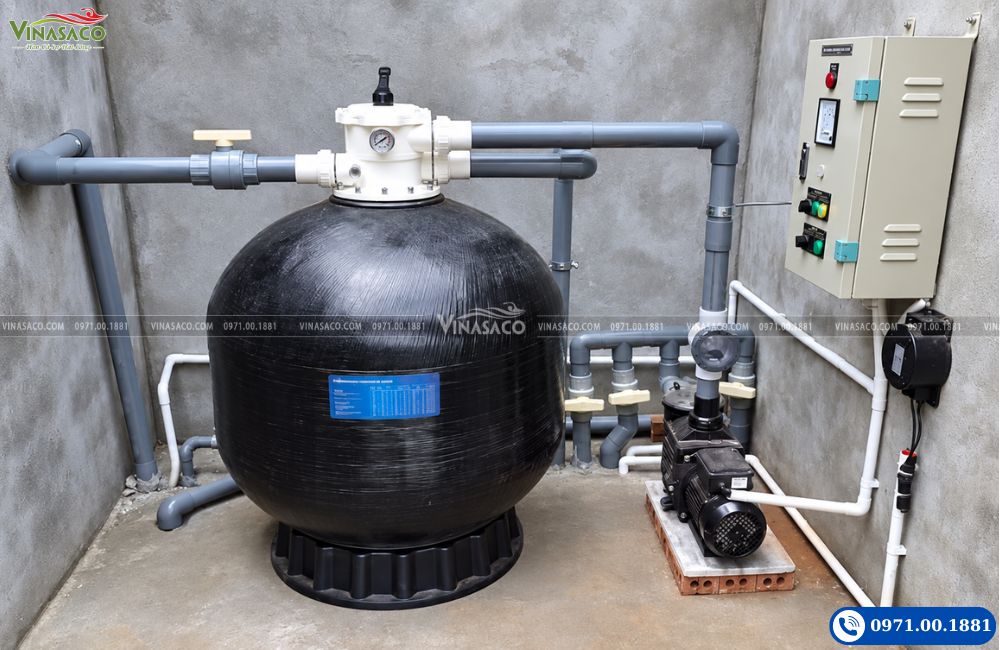

Hệ thống bể bơi gia đình
Minder M25 có thể được lựa chọn cho bể bơi gia đình hoặc biệt thự khi nhu cầu tuần hoàn phù hợp với khả năng thiết bị.
Cần xác định thể tích nước, thời gian tuần hoàn mục tiêu và lưu lượng của máy bơm tại cột áp thực tế trước khi quyết định.

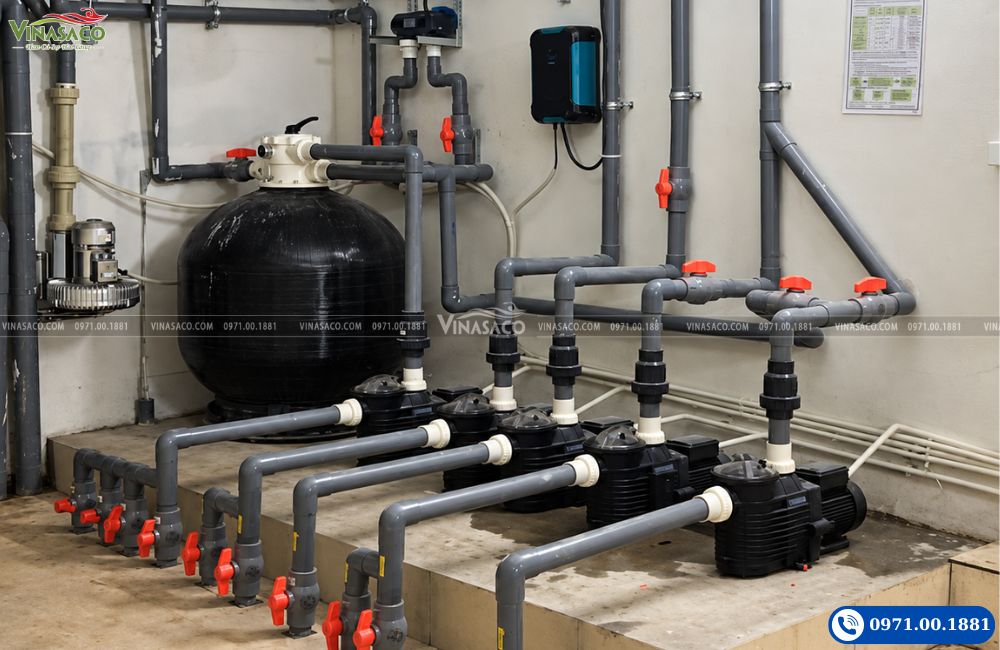

Hệ thống bể bơi bungalow
Với công trình bungalow hoặc cơ sở lưu trú, việc lựa chọn bình cần xem xét thêm tần suất sử dụng và yêu cầu vận hành.
Nếu phòng máy có nhiều bơm phục vụ lọc, massage hoặc các chức năng khác, cần xác định rõ đường nước và lưu lượng qua bình. Không mặc định tất cả máy bơm đều hoạt động qua cùng một bình lọc.
Hình ảnh bình lọc bể bơi Mider lắp đặt thực tế
Kết hợp Minder M25 với máy bơm và máy bơm nhiệt bể bơi
Chọn máy bơm theo lưu lượng và cột áp
Lưu lượng tuần hoàn sơ bộ được tính bằng công thức: Lưu lượng cần thiết (m³/h) = Thể tích nước trong bể (m³) ÷ Thời gian tuần hoàn mục tiêu (giờ).
Ví dụ, bể có 48 m³ nước với thời gian tuần hoàn mục tiêu 4 giờ sẽ cần lưu lượng khoảng 12 m³/h. Đây là bước tính sơ bộ; phương án cuối cùng cần xét thêm yêu cầu sử dụng và khả năng vận hành của toàn hệ thống.
Chiều dài đường ống, chênh lệch độ cao, co nối, van và các thiết bị đi kèm đều ảnh hưởng đến điểm làm việc của máy bơm bể bơi.
Phối hợp với máy bơm nhiệt bể bơi
Trong hệ thống có máy bơm nhiệt bể bơi, bình lọc đảm nhiệm việc giữ lại cặn, còn máy bơm nhiệt thực hiện nhiệm vụ gia nhiệt nước.
Cần kiểm tra lưu lượng yêu cầu của máy bơm nhiệt và tính thêm tổn thất áp lực khi thiết kế. Vị trí lắp đặt, đường bypass và cách điều khiển phải phù hợp với hướng dẫn của thiết bị gia nhiệt.
Không nên lựa chọn máy bơm nhiệt chỉ dựa trên model bình lọc; cần xét thêm thể tích bể, nhiệt độ mong muốn và điều kiện sử dụng.
Lưu ý lắp đặt bình lọc bể bơi Minder M25
Kiểm tra kích thước và nền đặt bình
Minder M25 có chiều cao tổng thể 967 mm và đường kính thân 635 mm. Phòng máy cần thêm khoảng trống để thao tác van, nạp vật liệu và bảo dưỡng.
Nền phải phẳng, chắc chắn, chịu được tổng tải trọng của thiết bị, nước và cát. Cần kiểm tra cửa và lối vận chuyển trước khi đưa bình vào vị trí.
Kết nối đường ống và phụ kiện
Đường đẩy máy bơm nối vào cổng PUMP, đường nước trở về bể nối vào cổng RETURN, còn đường xả nối vào cổng WASTE.
Van khóa, rắc co và phụ kiện chuyển tiếp cần phù hợp với kích thước kết nối. Các mối nối phải kín, đường ống có giá đỡ và đường xả đáp ứng nhu cầu vệ sinh bình.
Bảo dưỡng bình lọc Minder M25
Theo dõi áp suất và nước hồi
Ghi nhận áp suất khi bình sạch để làm cơ sở so sánh. Khi áp suất tăng hoặc nước hồi yếu đi, cần kiểm tra lớp vật liệu, giỏ lọc máy bơm và đường ống để xác định nguyên nhân.
Thực hiện rửa ngược, xả rửa khi bình cần vệ sinh. Đồng thời, làm sạch giỏ bơm và giỏ skimmer định kỳ.
Kiểm tra rò rỉ và linh kiện
Quan sát cụm van, đồng hồ áp suất và các điểm kết nối trong quá trình sử dụng. Khi phát hiện rò rỉ hoặc hoạt động bất thường, cần dừng hệ thống để kiểm tra.
Linh kiện thay thế phải tương thích với model bình và cấu hình van đang sử dụng.
Câu hỏi thường gặp về Minder M25
Minder M25 cần bao nhiêu cát?
Lượng cát thạch anh là 155 kg. Cần kiểm tra loại vật liệu phù hợp trước khi nạp vào bình.
Lưu lượng tối đa của M25 là bao nhiêu?
Lưu lượng tối đa là 16 m³/h. Lưu lượng thực tế phụ thuộc vào máy bơm và điều kiện vận hành.
Có thể dùng M25 trong hệ thống có máy bơm nhiệt không?
Có thể xem xét nếu hệ thống được thiết kế phù hợp. Cần kiểm tra lưu lượng, tổn thất áp lực và yêu cầu lắp đặt của máy bơm nhiệt.
Có thể chuyển tay van khi máy bơm đang chạy không?
Không. Cần tắt máy bơm trước mỗi lần chuyển chế độ, kiểm tra các đường nước rồi mới khởi động lại.
Mua bình lọc bể bơi Minder M25 tại Vinasaco
Nhập khẩu và phân phối thiết bị bể bơi toàn quốc
Vinasaco là đơn vị nhập khẩu và phân phối thiết bị bể bơi trên toàn quốc, với hàng sẵn kho số lượng lớn, đáp ứng nhu cầu mua lẻ, đơn hàng đại lý và cung cấp cho dự án.
Khách hàng có thể trao đổi nhu cầu về bình lọc Minder, máy bơm bể bơi, máy bơm nhiệt bể bơi và phụ kiện để được tư vấn cấu hình phù hợp với công trình.

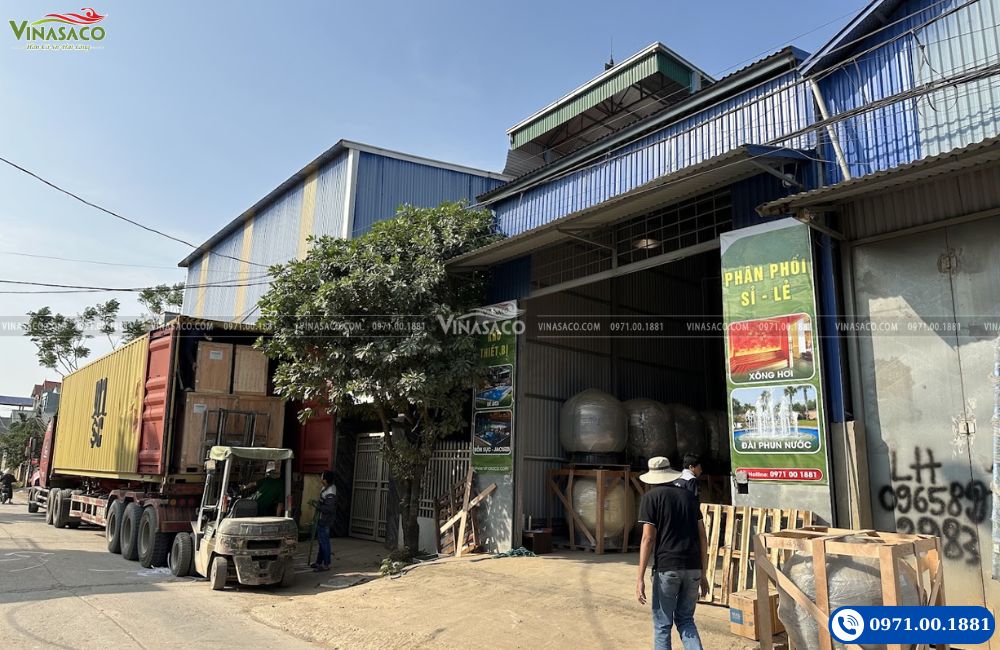

Thiết bị bể bơi, bình lọc bể bơi nhập khẩu luôn sẵn kho tại Vinasaco đáp ứng toàn quốc
Liên hệ nhận báo giá Minder M25
Bạn đang xây dựng bể bơi mới, thay thế bình lọc hoặc nâng cấp hệ thống tuần hoàn? Hãy gửi thể tích nước, thông số máy bơm, điều kiện phòng máy và số lượng cần mua để được tư vấn.
Gọi ngay Vinasaco qua hotline 0971.00.1881 để kiểm tra tồn kho, nhận báo giá bình lọc bể bơi Minder M25 và trao đổi phương án cung cấp cho công trình của bạn.
